DHDT-8-5AF-304 Housing Multi Bag Filter

Description

DHDT-8-5AF-304 Housing Multi Bag Filter merupakan DHDT Series Multi Bag Filter Housing dengan konfigurasi 8 Filter Bags, 5 Inch ANSI Flange connection dan material Stainless Steel 304 untuk kebutuhan industrial liquid filtration dengan filtration area lebih besar.

Konfigurasi delapan Filter Bags membuat housing ini dapat dipertimbangkan untuk sistem dengan kebutuhan filtration duty lebih tinggi dibandingkan konfigurasi Multi Bag dengan jumlah bag lebih sedikit. Penggunaannya mencakup water treatment, process water, cooling water, RO/SWRO/BWRO pretreatment, Power Plant, Palm Oil, Oleochemical, Chemical Processing, Mining, Oil & Gas serta berbagai industrial process applications.

Untuk konfigurasi Multi Bag Filter Housing Isi 8 dan ukuran lebih besar, tersedia pilihan sistem pembukaan housing berupa Davit Arm Opening maupun Quick Lock Opening. Pemilihan opening system disesuaikan dengan current manufacturing specification, kebutuhan operasional, maintenance requirement dan project specification.

PT PROFILTER INDONESIA menyediakan DHDT Series untuk kebutuhan new project, EPC, plant expansion, replacement dan industrial filtration system, dengan final construction dikonfirmasi berdasarkan kebutuhan proyek sebelum supply.

Apa Itu DHDT-8-5AF-304 Housing Multi Bag Filter?

DHDT-8-5AF-304 adalah Multi Bag Filter Housing yang menggunakan delapan Filter Bags dalam satu vessel.

Penggunaan beberapa Filter Bags memungkinkan liquid flow didistribusikan melalui filtration area yang lebih besar dibandingkan Single Bag Filter Housing. Particulate contaminants ditahan oleh media Filter Bag sesuai filtration characteristic dan micron rating yang dipilih, sedangkan filtrate diteruskan menuju downstream process.

Konfigurasi delapan bag dapat dipertimbangkan ketika hasil engineering evaluation menunjukkan kebutuhan filtration area yang lebih besar atau ketika process duty tidak lagi ideal ditangani oleh konfigurasi dengan jumlah Filter Bags lebih sedikit.

Namun, 8 Filter Bags tidak berarti DHDT-8-5AF-304 memiliki satu fixed flow rate tertentu. Actual filtration capacity dipengaruhi oleh process fluid, viscosity, Filter Bag media, micron rating, solids loading, differential pressure, piping dan system hydraulics.

Housing Bag Filter untuk industrial liquid filtration dengan pilihan Single Bag dan Multi Bag Housing dapat digunakan sebagai referensi utama untuk menentukan konfigurasi housing berdasarkan kebutuhan proses.

Arti Kode DHDT-8-5AF-304

Kode model memberikan identifikasi dasar terhadap konfigurasi housing.

Dengan demikian, DHDT-8-5AF-304 merupakan DHDT Series Housing Multi Bag Filter dengan delapan Filter Bags, 5 Inch ANSI Flange dan material Stainless Steel 304.

Kode model tidak digunakan untuk menentukan flow rate, pressure rating, Filter Bag dimensions, vessel dimensions, plate thickness maupun jenis opening system secara otomatis. Parameter tersebut harus mengikuti current manufacturing specification dan requirement proyek.

Mengapa Menggunakan Konfigurasi 8 Filter Bags?

Multi Bag Filter Housing Isi 8 menyediakan total filtration area yang lebih besar dibandingkan Single Bag maupun konfigurasi Multi Bag dengan jumlah Filter Bags lebih sedikit.

Filtration area tambahan dapat memberikan keuntungan pada sistem yang membutuhkan penanganan liquid flow dan particulate loading lebih besar, selama housing dan Filter Bag dipilih berdasarkan process condition yang benar.

Konfigurasi delapan Filter Bags dapat dipertimbangkan ketika dibutuhkan:

• filtration area lebih besar;
• distribution of filtration duty melalui beberapa Filter Bags;
• handling contaminant loading pada industrial liquid filtration;
• continuous process filtration;
• centralized bag filtration;
• peningkatan filtration capacity berdasarkan hasil engineering evaluation;
• maintenance strategy menggunakan multiple Filter Bags dalam satu housing.

Pemilihan Isi 8 tetap harus mempertimbangkan required flow, viscosity, solids loading, target micron, Filter Bag media, allowable differential pressure dan target service interval.

Multi Bag Filter Housing Isi 8 untuk kebutuhan industrial liquid filtration dengan filtration area lebih besar dapat menjadi referensi untuk pembahasan konfigurasi generic Isi 8, sedangkan halaman DHDT-8-5AF-304 ini difokuskan pada exact model dan technical configuration DHDT Series.

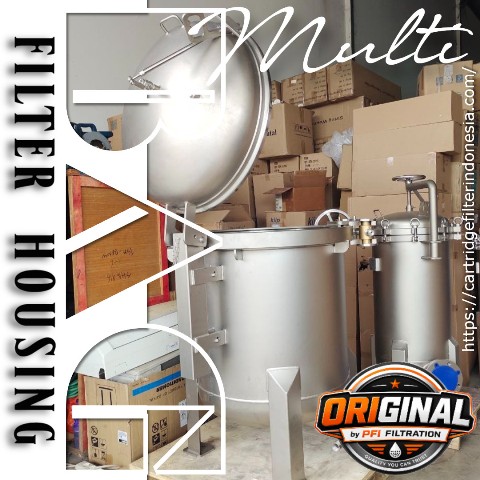

Davit Arm Opening untuk Multi Bag Filter Housing Isi 8

Davit Arm Opening merupakan salah satu pilihan opening system yang tersedia untuk konfigurasi Multi Bag Filter Housing Isi 8 dan ukuran lebih besar.

Pada configuration ini, cover housing didukung oleh davit arm untuk membantu proses membuka dan memindahkan posisi cover ketika operator membutuhkan akses ke bagian internal housing.

Sistem ini dapat memberikan keuntungan pada housing dengan cover yang lebih besar karena operator tidak perlu menangani cover hanya dengan mengangkatnya secara manual.

Davit Arm Opening dapat dipertimbangkan berdasarkan:

• ukuran dan construction housing;
• cover handling requirement;
• available maintenance space;
• operating procedure;
• accessibility;
• project specification.

Detail davit construction dan closure arrangement tetap harus mengikuti current manufacturing specification atau approved drawing.

Quick Lock Opening untuk Multi Bag Filter Housing Isi 8

Selain Davit Arm, konfigurasi Isi 8 dan ukuran lebih besar juga tersedia dengan pilihan Quick Lock Opening.

Quick Lock Opening dirancang untuk memberikan akses pembukaan housing dengan mekanisme closure yang lebih praktis untuk kebutuhan operation dan maintenance pada configuration yang sesuai.

Pilihan ini dapat dipertimbangkan terutama ketika Filter Bag inspection dan change-out frequency menjadi salah satu faktor penting dalam maintenance planning.

Namun Quick Lock tidak otomatis menjadi pilihan terbaik untuk setiap aplikasi. Pemilihannya perlu mempertimbangkan:

• operating requirement;
• maintenance frequency;
• housing construction;
• pressure requirement;
• safety requirement;
• available installation space;
• project specification;
• current manufacturing configuration.

Final closure system harus dikonfirmasi sebelum equipment difinalisasi.

Davit Arm Opening vs Quick Lock Opening

Pemilihan opening system sebaiknya disesuaikan dengan kebutuhan operasi dan maintenance plant.

Tidak ada satu opening system yang otomatis paling baik untuk seluruh aplikasi. Engineer perlu mempertimbangkan safety, maintenance strategy, operating condition dan layout sebelum memilih construction.

Fungsi DHDT-8-5AF-304 dalam Industrial Liquid Filtration

DHDT-8-5AF-304 berfungsi sebagai vessel untuk menempatkan delapan Filter Bags yang bekerja dalam satu filtration system.

Bergantung pada process design, housing dapat digunakan sebagai:

• primary particulate filtration;
• process liquid filtration;
• polishing filtration;
• cooling water filtration;
• equipment protection;
• pretreatment;
• recirculation filtration;
• utility water filtration.

Filtration performance terutama ditentukan oleh Filter Bag media, micron rating, process fluid dan operating condition, sehingga housing dan consumable harus dipilih sebagai satu filtration system.

Spesifikasi Utama DHDT-8-5AF-304

Flow rate, operating/design pressure, plate thickness, vessel dimensions, Filter Bag size, flange class/rating, drain/vent arrangement, nozzle orientation, sealing, detailed closure construction dan parameter manufacturing lainnya mengikuti current manufacturing specification, project requirement atau approved drawing.

Opening system juga perlu dikonfirmasi pada quotation/project karena kode DHDT-8-5AF-304 tidak dengan sendirinya menetapkan Davit Arm atau Quick Lock sebagai satu-satunya construction.

Stainless Steel 304 untuk Industrial Liquid Filtration

Suffix 304 menunjukkan bahwa exact model DHDT-8-5AF-304 menggunakan material Stainless Steel 304.

SS304 banyak digunakan untuk water treatment dan general industrial liquid filtration, tetapi suitability material tetap harus diperiksa terhadap actual process fluid.

Untuk chemical dan process applications, evaluasi dapat mempertimbangkan:

• chemical composition;
• concentration;
• chloride content;
• pH;
• operating temperature;
• cleaning chemical;
• corrosion potential;
• service environment.

Stainless Steel 304 tidak boleh dianggap universally compatible dengan seluruh chemical atau process liquid.

Apabila process condition membutuhkan material specification berbeda, material selection perlu dievaluasi sebelum final equipment specification.

5 Inch ANSI Flange Connection

Kode 5AF menunjukkan 5 Inch ANSI Flange connection pada DHDT-8-5AF-304.

Ukuran connection merupakan salah satu parameter penting untuk integrasi housing dengan industrial piping system.

Namun ukuran flange saja belum cukup untuk memastikan installation compatibility. Flange class/rating, nozzle orientation, dimensional interface dan piping arrangement perlu diverifikasi terhadap current manufacturing specification atau approved drawing.

Hal ini terutama penting pada replacement dan retrofit project.

Aplikasi DHDT-8-5AF-304 Housing Multi Bag Filter

DHDT-8-5AF-304 dapat dipertimbangkan untuk berbagai industrial liquid filtration applications, antara lain:

Water Treatment & Process Water
Untuk particulate filtration pada raw water, process water, utility water dan industrial water systems.

RO, SWRO & BWRO Pretreatment
Sebagai salah satu filtration stage pada pretreatment train berdasarkan raw-water condition dan overall system design.

Power Plant
Untuk process water, utility water, cooling-water-related filtration dan liquid filtration duty lainnya yang sesuai.

Palm Oil & Oleochemical
Untuk process liquid filtration dengan perhatian khusus terhadap viscosity, temperature dan contaminant loading.

Chemical & Petrochemical
Untuk liquid filtration setelah material compatibility dan process requirement diverifikasi.

Mining & Mineral Processing
Untuk water dan process liquid dengan particulate loading yang membutuhkan filtration area lebih besar.

Oil & Gas
Untuk filtration duty yang kompatibel dengan material serta operating requirement housing.

Food & Beverage
Untuk process applications yang sesuai dengan material, filtration requirement dan project specification.

DHDT-8-5AF-304 untuk New Project, Expansion dan Replacement

Pada new project, Engineer dapat menentukan configuration berdasarkan required flow, process fluid, filtration target, piping arrangement, available space dan maintenance strategy.

Pada plant expansion, kebutuhan Isi 8 dapat dievaluasi ketika existing filtration system membutuhkan filtration area tambahan akibat peningkatan production capacity atau perubahan process duty.

Untuk replacement existing housing, exact model saja belum cukup untuk memastikan dimensional compatibility. Existing drawing, nameplate, connection, nozzle orientation, overall dimensions, Filter Bag configuration dan installation clearance sebaiknya diverifikasi.

Pemilihan Davit Arm Opening atau Quick Lock Opening juga perlu diperhatikan pada replacement karena masing-masing configuration membutuhkan maintenance clearance dan operating arrangement yang sesuai.

Dengan pendekatan tersebut, DHDT-8-5AF-304 dapat dipilih berdasarkan actual engineering requirement, bukan sekadar jumlah Filter Bags atau general capacity table.

Cara Memilih DHDT-8-5AF-304 Berdasarkan Kebutuhan Sistem

Pemilihan DHDT-8-5AF-304 Housing Multi Bag Filter perlu mempertimbangkan keseluruhan kondisi proses, bukan hanya jumlah delapan Filter Bags atau ukuran 5 Inch ANSI Flange.

Konfigurasi Isi 8 menyediakan filtration area yang lebih besar, tetapi suitability housing tetap bergantung pada required flow, process fluid, viscosity, solids loading, micron rating, Filter Bag media, operating temperature, pressure requirement, allowable differential pressure, piping system serta target operating cycle.

Untuk proyek baru, parameter tersebut dapat digunakan Engineer atau EPC sebagai dasar technical evaluation. Untuk plant expansion atau replacement, actual operating data dari sistem existing juga sangat bernilai untuk menentukan apakah konfigurasi Isi 8 merupakan pilihan yang tepat.

Multi Bag Filter Housing Isi 8 untuk kebutuhan industrial liquid filtration dengan filtration area lebih besar dapat digunakan sebagai halaman pendukung untuk konfigurasi generic Isi 8, sedangkan pemilihan DHDT-8-5AF-304 perlu memperhatikan exact configuration dan project requirement.

Menentukan Flow DHDT-8-5AF-304 Tanpa Mengandalkan Fixed Capacity

Jumlah delapan Filter Bags tidak dapat dikonversikan secara otomatis menjadi satu angka flow rate universal.

Actual flow melalui filtration system dipengaruhi oleh resistance yang terjadi pada media dan keseluruhan hydraulic system. Dua instalasi yang sama-sama menggunakan delapan Filter Bags dapat mempunyai operating performance berbeda apabila karakteristik fluida dan filtration requirement-nya berbeda.

Parameter yang mempengaruhi antara lain:

• required operating flow;
• viscosity;
• operating temperature;
• Filter Bag media;
• micron rating;
• solids concentration;
• contaminant characteristics;
• clean pressure drop;
• allowable differential pressure;
• piping configuration;
• pump operating point;
• target Filter Bag service interval.

Karena itu, selection sebaiknya dimulai dari process data, bukan mencari nominal flow berdasarkan jumlah Filter Bags.

Pendekatan tersebut juga menghindari penggunaan general capacity table sebagai fixed performance DHDT-8-5AF-304.

Hubungan 8 Filter Bags dengan Filtration Area

Keunggulan utama konfigurasi Multi Bag adalah kemampuan menyediakan filtration area lebih besar melalui beberapa Filter Bags yang bekerja dalam satu housing.

Pada DHDT-8-5AF-304, delapan Filter Bags memberikan lebih banyak area media untuk menerima filtration duty dibandingkan konfigurasi dengan jumlah bag lebih sedikit.

Filtration area yang lebih besar dapat membantu dalam aplikasi yang mempunyai:

• required liquid flow lebih tinggi;
• solids loading lebih besar;
• continuous filtration requirement;
• target operating cycle lebih panjang;
• kebutuhan distribusi contaminant loading melalui beberapa Filter Bags.

Namun larger filtration area tidak menghilangkan kebutuhan sizing.

Jika micron rating terlalu halus, viscosity tinggi atau contaminant loading jauh melebihi design assumption, differential pressure tetap dapat meningkat dengan cepat meskipun housing menggunakan delapan Filter Bags.

Pemilihan Micron Rating untuk Multi Bag Filter Housing Isi 8

Micron rating perlu ditentukan berdasarkan particulate removal objective dan downstream protection requirement.

Filter Bag dengan micron rating lebih kecil memberikan tingkat particle retention berbeda dibandingkan media yang lebih coarse, tetapi penggunaan micron yang terlalu halus dapat meningkatkan resistance dan mempercepat loading pada kondisi tertentu.

Engineer perlu mempertimbangkan keseimbangan antara:

particle retention → filtration area → pressure drop → dirt holding → service interval → downstream protection.

Untuk pretreatment atau process filtration, micron rating juga perlu disesuaikan dengan filtration stage sebelum dan sesudah DHDT-8-5AF-304.

Dengan demikian, pemilihan micron bukan sekadar mencari angka terkecil, melainkan menentukan filtration level yang sesuai dengan fungsi housing di dalam process train.

Pemilihan Media Filter Bag

Filter Bag media harus kompatibel dengan cairan dan kondisi proses.

Beberapa parameter yang perlu dievaluasi meliputi:

• chemical compatibility;
• operating temperature;
• contaminant characteristics;
• target micron rating;
• filtration mechanism;
• required efficiency;
• Filter Bag dimensions;
• ring atau sealing configuration.

Housing SS304 dan Filter Bag merupakan dua komponen berbeda. Kesesuaian Stainless Steel 304 terhadap process fluid tidak otomatis berarti semua jenis Filter Bag juga kompatibel, begitu pula sebaliknya.

Filter Bag untuk industrial liquid filtration tersedia dalam berbagai pilihan media dan micron rating sesuai kebutuhan proses sehingga consumable dapat dipilih berdasarkan filtration duty dan karakteristik cairan.

Pengaruh Solids Loading terhadap Pemilihan Isi 8

Required flow saja belum memberikan gambaran lengkap mengenai filtration duty.

Sebagai contoh, dua sistem dapat mempunyai flow yang relatif sama tetapi berbeda jauh dalam jumlah suspended solids yang harus ditahan. Sistem dengan solids loading lebih tinggi akan memberikan beban contaminant yang lebih besar kepada Filter Bags.

Engineer perlu mempertimbangkan:

• contaminant concentration;
• particle characteristics;
• upstream filtration;
• Filter Bag dirt-holding behaviour;
• target service interval;
• differential pressure development.

Jika solids loading sangat tinggi, penggunaan filtration area lebih besar dapat menjadi salah satu pertimbangan. Namun upstream separation atau filtration stage juga perlu dievaluasi agar Multi Bag Filter Housing tidak menerima beban yang seharusnya ditangani pada proses sebelumnya.

Pengaruh Viscosity dan Temperature

Viscosity mempunyai pengaruh penting terhadap pressure drop ketika liquid melewati Filter Bag.

Cairan yang lebih viscous dapat menunjukkan hydraulic behaviour berbeda dibandingkan water service. Karena itu, nominal performance pada air tidak sebaiknya digunakan langsung untuk memperkirakan performance process liquid dengan viscosity lebih tinggi.

Temperature juga perlu diperhitungkan karena pada berbagai process liquids perubahan temperature dapat mengubah viscosity.

Hal ini sangat relevan untuk aplikasi seperti:

Palm Oil, Oleochemical, Chemical Processing, resin, oil dan process liquid lainnya.

Untuk aplikasi tersebut, inquiry sebaiknya menyertakan actual fluid, viscosity dan operating temperature, bukan hanya required flow.

Memilih Davit Arm atau Quick Lock Opening

Untuk Multi Bag Filter Housing Isi 8 dan konfigurasi lebih besar, pilihan Davit Arm Opening maupun Quick Lock Opening dapat disesuaikan dengan kebutuhan proyek.

Pemilihannya sebaiknya mempertimbangkan lebih dari sekadar kecepatan membuka cover.

Davit Arm Opening

Davit Arm dapat dipertimbangkan ketika dibutuhkan mekanisme untuk membantu handling cover selama inspection dan Filter Bag replacement.

Beberapa pertimbangannya meliputi:

• cover handling;
• maintenance access;
• available swing clearance;
• installation layout;
• frequency of housing opening;
• operator access;
• project specification.

Quick Lock Opening

Quick Lock dapat dipertimbangkan ketika operating dan maintenance requirement membutuhkan closure system dengan akses yang lebih praktis pada construction yang sesuai.

Pertimbangannya dapat meliputi:

• frequency of Filter Bag change-out;
• maintenance time;
• operating procedure;
• installation clearance;
• safety requirement;
• project specification.

Pemilihan Davit Arm atau Quick Lock tidak mengubah prinsip bahwa housing harus sepenuhnya depressurized dan berada dalam kondisi aman sebelum dibuka.

Final opening configuration perlu dikonfirmasi sebelum manufacturing atau supply.

Davit Arm atau Quick Lock untuk Maintenance yang Sering?

Frekuensi Filter Bag replacement merupakan salah satu faktor yang dapat dipertimbangkan ketika memilih opening system.

Pada process dengan contaminant loading tinggi, housing mungkin membutuhkan akses internal lebih sering dibandingkan relatively clean liquid service.

Dalam kondisi tersebut, Engineer dan Maintenance dapat mengevaluasi bagaimana masing-masing closure system mempengaruhi:

• access time;
• cover handling;
• operator movement;
• maintenance clearance;
• plant procedure;
• safety requirement.

Tetapi frequency alone tidak menentukan opening system. Pressure requirement, mechanical construction, layout dan project specification tetap perlu diperhitungkan.

Installation Clearance untuk Davit Arm dan Quick Lock

Opening system mempunyai implikasi terhadap layout.

Untuk Davit Arm Opening, ruang yang dibutuhkan untuk pergerakan cover dan davit perlu diperhitungkan sejak tahap layout engineering.

Untuk Quick Lock Opening, clearance untuk mengoperasikan closure serta mengakses Filter Bags juga perlu tersedia.

Selain horizontal clearance, Engineer perlu memastikan terdapat vertical access yang cukup untuk mengangkat dan mengeluarkan Filter Bags ketika maintenance dilakukan.

Ini penting terutama untuk Multi Bag Housing dengan jumlah consumable lebih banyak karena maintenance access yang buruk dapat meningkatkan waktu change-out meskipun housing secara hydraulic sudah dipilih dengan benar.

DHDT-8-5AF-304 vs DHDT-6-5AF-304

Pemilihan antara konfigurasi enam dan delapan Filter Bags perlu berdasarkan filtration requirement.

Kesamaan connection tidak berarti kedua housing mempunyai identical dimensions atau hydraulic performance.

DHDT-8-5AF-304 sebaiknya dipilih ketika engineering evaluation menunjukkan kebutuhan filtration area yang lebih besar, bukan hanya karena konfigurasi delapan bag tersedia.

Jumlah bag yang lebih banyak juga berarti jumlah consumable per complete change-out meningkat sehingga operating dan inventory strategy perlu ikut dipertimbangkan.

Kapan Upgrade dari 6 Bags ke 8 Bags Layak Dipertimbangkan?

Upgrade dapat dievaluasi ketika actual operating data menunjukkan bahwa existing filtration system membutuhkan filtration area tambahan.

Contohnya:

• plant capacity meningkat;
• required flow meningkat;
• solids loading bertambah;
• Filter Bag change-out terlalu sering;
• filtration duty berubah;
• production expansion;
• target operating cycle berubah.

Namun Filter Bag yang cepat loading tidak otomatis membuktikan housing terlalu kecil.

Engineer perlu memeriksa micron rating, Filter Bag media, upstream process, viscosity dan contaminant characteristics sebelum memutuskan menambah jumlah bag.

Dengan begitu, upgrade equipment dilakukan karena kebutuhan engineering yang nyata dan bukan hanya berdasarkan symptom.

Pemilihan DHDT-8-5AF-304 untuk RO, SWRO dan BWRO

Dalam RO pretreatment, Multi Bag Filter Housing dapat digunakan sebagai salah satu particulate filtration stage sebelum downstream filtration equipment.

Untuk aplikasi ini, Engineer perlu mempertimbangkan:

• raw-water condition;
• suspended solids;
• upstream treatment;
• required flow;
• filtration objective;
• target micron;
• downstream cartridge filtration;
• overall pretreatment design.

Pada SWRO, seawater characteristics dan pretreatment arrangement dapat berbeda dengan BWRO maupun general process water.

Karena itu, jumlah delapan Filter Bags tidak boleh digunakan sebagai satu-satunya dasar untuk menentukan suitability housing terhadap plant capacity.

Pemilihan untuk Power Plant

Power Plant dapat mempunyai berbagai filtration duties dengan karakteristik yang berbeda.

DHDT-8-5AF-304 dapat dievaluasi untuk process water, utility water, cooling-water-related filtration maupun liquid stream lainnya apabila sesuai dengan process requirement.

Untuk continuous operation, selain hydraulic performance, Engineer perlu mempertimbangkan Filter Bag service interval, maintenance access, consumable availability dan downtime requirement.

Pada kondisi inilah pilihan opening system juga menjadi relevan karena maintenance strategy merupakan bagian dari equipment selection.

Pemilihan untuk Palm Oil dan Oleochemical

Untuk Palm Oil dan Oleochemical, evaluation terhadap viscosity dan temperature menjadi sangat penting.

Process liquid dengan viscosity tinggi dapat menghasilkan pressure drop yang berbeda dari water service. Perubahan operating temperature juga dapat mengubah viscosity dan mempengaruhi filtration behaviour.

Karena itu, DHDT-8-5AF-304 untuk aplikasi ini perlu dievaluasi menggunakan actual process data.

Selain itu, Filter Bag media dan material compatibility harus diperiksa berdasarkan process liquid yang akan difiltrasi.

Pemilihan untuk Chemical dan Petrochemical

Untuk Chemical dan Petrochemical applications, suitability Stainless Steel 304 perlu diverifikasi terhadap process fluid.

Evaluasi dapat mencakup:

• chemical composition;
• concentration;
• pH;
• chloride content apabila relevan;
• operating temperature;
• cleaning procedure;
• corrosion potential.

Sealing dan Filter Bag media juga perlu diperiksa sebagai komponen tersendiri.

Tidak sebaiknya diasumsikan bahwa seluruh filtration assembly otomatis compatible hanya karena housing menggunakan Stainless Steel 304.

Data Engineering untuk RFQ DHDT-8-5AF-304

Untuk mempercepat technical evaluation, Engineer, Procurement atau EPC sebaiknya memberikan process information bersama inquiry.

Untuk replacement, tambahkan existing nameplate, foto housing, dimensional drawing, nozzle orientation dan existing Filter Bag information apabila tersedia.

Data tersebut memungkinkan technical evaluation dilakukan berdasarkan kondisi plant, bukan hanya berdasarkan kode model.

Memilih DHDT-8-5AF-304 sebagai Satu Sistem Filtrasi

Housing, Filter Bags, opening mechanism dan piping sebaiknya tidak dipilih sebagai komponen yang berdiri sendiri.

DHDT-8-5AF-304 perlu dilihat sebagai bagian dari complete filtration system yang mempunyai hubungan antara process fluid, hydraulic requirement, particulate loading, consumable selection, maintenance access dan downstream protection.

Pendekatan tersebut membantu Engineer menentukan bukan hanya apakah 8 Filter Bags cukup, tetapi juga apakah housing dapat dioperasikan, dipelihara dan diintegrasikan secara efektif selama lifecycle equipment.

Operasional DHDT-8-5AF-304 Housing Multi Bag Filter

Pengoperasian DHDT-8-5AF-304 Housing Multi Bag Filter perlu mengikuti operating procedure, safety requirement dan process condition yang berlaku pada masing-masing instalasi.

Sebagai Multi Bag Filter Housing dengan delapan Filter Bags, kondisi seluruh consumable dan internal housing perlu diperhatikan sebagai satu filtration system. Operator perlu memastikan Filter Bags terpasang dengan benar, sealing area dalam kondisi baik, closure telah diamankan sesuai prosedur serta seluruh connection siap menerima kondisi operasi sebelum housing digunakan.

Pada saat start-up, sistem sebaiknya dijalankan mengikuti plant operating procedure dan perubahan kondisi operasi dipantau melalui instrumentation yang tersedia.

Operating data seperti flow, inlet/outlet pressure, differential pressure dan Filter Bag service interval dapat dicatat sebagai baseline untuk membantu Maintenance mengenali perubahan performance selama equipment beroperasi.

Monitoring Differential Pressure pada Multi Bag Filter Housing Isi 8

Differential pressure atau ΔP merupakan salah satu parameter penting untuk memantau perkembangan loading pada Filter Bags.

Ketika particulate contaminant tertahan pada media, resistance terhadap liquid flow dapat meningkat. Perubahan differential pressure antara sisi inlet dan outlet dapat digunakan bersama operating history untuk membantu mengevaluasi kondisi filtration system.

Kenaikan differential pressure dapat dipengaruhi oleh:

• contaminant loading;
• Filter Bag media;
• micron rating;
• viscosity;
• operating temperature;
• perubahan flow;
• perubahan process fluid;
• upstream process;
• kondisi piping.

Karena itu, Filter Bag change-out tidak sebaiknya ditentukan menggunakan satu angka ΔP universal untuk seluruh aplikasi.

Batas change-out perlu mengikuti Filter Bag specification, engineering requirement dan operating procedure yang berlaku pada sistem.

Preventive Maintenance DHDT-8-5AF-304

Preventive maintenance membantu mempertahankan reliability housing sekaligus memberikan kesempatan untuk mendeteksi abnormal condition sebelum mempengaruhi operasi.

Inspection dapat mencakup bagian-bagian yang relevan dengan current construction unit, seperti:

• internal housing condition;
• Filter Bag seating/support;
• sealing surface;
• closure system;
• connection;
• instrumentation interface;
• opening mechanism;
• area drain/vent apabila terdapat pada configuration;
• indikasi corrosion atau abnormal wear.

Maintenance interval sebaiknya disesuaikan dengan actual service.

Housing yang menangani liquid dengan solids loading tinggi atau continuous process dapat membutuhkan inspection pattern berbeda dibandingkan relatively clean water service.

Maintenance record sebaiknya mencatat tanggal Filter Bag replacement, differential pressure, operating condition, kondisi Filter Bags yang dilepas, abnormal contaminant serta inspection findings.

Penggantian 8 Filter Bags

DHDT-8-5AF-304 menggunakan delapan Filter Bags sehingga prosedur change-out perlu dilakukan secara sistematis.

Sebelum housing dibuka, equipment harus diisolasi dan dipastikan telah terdepressurize sepenuhnya sesuai plant safety procedure. Housing tidak boleh dibuka selama masih terdapat internal pressure.

Setelah kondisi aman dikonfirmasi, opening system dapat dioperasikan sesuai construction unit dan operating procedure.

Ketika Filter Bags dilepas, operator sebaiknya memperhatikan kondisi seluruh delapan bag, bukan hanya bag yang terlihat paling kotor.

Distribusi contaminant pada masing-masing Filter Bag dapat memberikan informasi mengenai kondisi filtration system. Loading yang sangat tidak merata dapat menjadi alasan untuk memeriksa installation, Filter Bag seating atau internal flow condition.

Sebelum consumable baru dipasang, bagian internal dan seating area yang relevan perlu diperiksa serta dibersihkan apabila diperlukan.

Maintenance dengan Davit Arm Opening

Pada configuration Davit Arm Opening, davit digunakan untuk membantu handling cover setelah closure dilepaskan sesuai prosedur.

Sebelum membuka housing, operator perlu memastikan area pergerakan cover tidak terhalang equipment, piping atau struktur lain.

Davit arm bukan alasan untuk mengabaikan manual handling dan plant safety requirement. Cover tetap harus dikendalikan sesuai construction dan operating procedure unit.

Pada tahap inspection, beberapa area yang dapat diperhatikan meliputi:

• kondisi davit mechanism;
• movement dan support cover;
• closure component;
• sealing surface;
• indication of abnormal wear;
• maintenance clearance.

Detail inspection dan maintenance davit mengikuti current construction serta manufacturer/project documentation yang berlaku.

Maintenance dengan Quick Lock Opening

Pada configuration Quick Lock Opening, closure system memberikan mekanisme akses yang berbeda dari Davit Arm configuration.

Walaupun disebut Quick Lock, housing tetap merupakan bagian dari pressurized filtration system. Quick Lock tidak boleh dioperasikan untuk membuka housing sebelum equipment telah diisolasi dan dipastikan depressurized sesuai safety procedure.

Maintenance dapat mencakup inspection terhadap closure mechanism, sealing surface dan bagian terkait berdasarkan current construction.

Apabila mekanisme menunjukkan abnormal resistance, wear atau kondisi yang tidak sesuai, housing sebaiknya tidak langsung dikembalikan ke service sebelum inspection dilakukan sesuai maintenance procedure.

Davit Arm vs Quick Lock dari Perspektif Maintenance

Kedua opening system mempunyai karakteristik operasional yang berbeda.

Davit Arm memberikan mechanical support untuk handling cover, sedangkan Quick Lock menawarkan closure arrangement yang dapat memberikan akses lebih praktis pada configuration yang sesuai.

Dari perspektif Maintenance, pemilihan sebaiknya mempertimbangkan:

• frequency of Filter Bag change-out;
• cover handling;
• operator access;
• maintenance clearance;
• shutdown duration;
• safety procedure;
• inspection requirement;
• availability of working space.

Tidak ada opening system yang otomatis paling baik untuk seluruh plant.

Untuk housing yang membutuhkan akses internal secara rutin, maintenance workflow sebaiknya sudah dipertimbangkan sejak tahap equipment selection dan layout engineering.

Memilih Replacement Filter Bag DHDT-8-5AF-304

Replacement Filter Bag perlu dipilih berdasarkan compatibility dengan housing dan filtration duty.

Parameter yang perlu dikonfirmasi meliputi:

• Filter Bag dimensions;
• media material;
• micron rating;
• ring/sealing configuration;
• temperature compatibility;
• chemical compatibility;
• filtration requirement;
• existing consumable specification.

Filter Bag dimensions tidak dikunci hanya berdasarkan nama DHDT-8-5AF-304. Current housing construction, existing Filter Bag atau approved equipment documentation perlu digunakan sebagai referensi ketika replacement consumable akan disuplai.

Filter Bag untuk industrial liquid filtration tersedia dalam berbagai pilihan media dan micron rating sesuai kebutuhan proses dapat digunakan untuk memilih consumable berdasarkan filtration requirement.

Troubleshooting DHDT-8-5AF-304

Troubleshooting sebaiknya dimulai dengan membandingkan actual condition terhadap operating history.

Troubleshooting tidak sebaiknya langsung berakhir pada kesimpulan bahwa jumlah Filter Bags harus ditambah.

Micron rating, media, solids loading, viscosity, upstream process dan operating condition perlu dievaluasi terlebih dahulu.

Filter Bag Isi 8 Cepat Mampet: Perlukah Upgrade Housing?

Belum tentu.

Filter Bags yang mencapai change-out condition terlalu cepat dapat disebabkan oleh peningkatan contaminant loading, micron rating yang terlalu halus untuk duty aktual, perubahan viscosity atau perubahan upstream process.

Jika operating data menunjukkan filtration area memang tidak lagi memadai akibat capacity expansion atau perubahan filtration duty, konfigurasi dengan jumlah Filter Bags lebih banyak dapat dievaluasi.

Namun upgrade sebaiknya merupakan hasil engineering evaluation, bukan sekadar respons terhadap satu symptom.

Pada beberapa kondisi, perbaikan upstream filtration atau perubahan Filter Bag selection dapat memberikan pengaruh lebih besar daripada langsung mengganti housing.

Replacement Existing Multi Bag Filter Housing Isi 8

Untuk replacement existing housing, exact model merupakan informasi penting tetapi tidak selalu cukup untuk memastikan dimensional compatibility.

Technical verification sebaiknya mencakup:

• existing model;
• housing material;
• number of Filter Bags;
• inlet/outlet connection;
• overall dimensions;
• nozzle orientation;
• opening configuration;
• installation clearance;
• existing Filter Bag;
• operating condition;
• drawing apabila tersedia.

Davit Arm atau Quick Lock configuration existing perlu diidentifikasi karena opening arrangement dapat mempengaruhi layout dan maintenance access.

Foto housing dari beberapa sisi, nameplate dan dimensional information sangat membantu ketika original drawing tidak tersedia.

Retrofit dari Multi Bag Filter Housing Existing

DHDT-8-5AF-304 juga dapat dievaluasi ketika kebutuhan proyek adalah mengganti housing existing dari model atau manufacturer berbeda.

Dalam retrofit project, fokus utama bukan mencari unit dengan tampilan yang sama, tetapi memastikan compatibility terhadap process requirement, piping interface, installation space dan maintenance requirement.

Engineer perlu memeriksa apakah 5 Inch ANSI Flange sesuai dengan existing interface serta memastikan dimensional arrangement dapat diterapkan pada plant.

Jika perubahan opening system dari Davit Arm ke Quick Lock atau sebaliknya dipertimbangkan, maintenance clearance dan operating procedure juga perlu dievaluasi sebelum final selection.

Planning Spare Filter Bags untuk 8 Bag Housing

Karena satu complete change-out membutuhkan delapan Filter Bags, consumable inventory menjadi faktor yang lebih penting dibandingkan housing dengan jumlah bag lebih sedikit.

Maintenance dan Procurement dapat menggunakan operating history untuk memperkirakan:

• average service interval;
• number of complete change-outs;
• safety stock;
• procurement lead time;
• shutdown schedule;
• annual consumable requirement.

Untuk critical service, stock planning membantu mengurangi risiko housing tidak dapat kembali beroperasi karena replacement Filter Bags tidak tersedia ketika dibutuhkan.

Identifikasi consumable sebaiknya menggunakan media, micron rating, dimensions dan ring/sealing configuration, bukan hanya istilah “Filter Bag Isi 8”.

Distributor & Supplier DHDT-8-5AF-304 Housing Multi Bag Filter Indonesia

PT PROFILTER INDONESIA melayani kebutuhan DHDT-8-5AF-304 Housing Multi Bag Filter untuk industrial liquid filtration, water treatment dan process industry di Indonesia.

DHDT-8-5AF-304 dapat disuplai untuk kebutuhan new installation, EPC project, plant expansion, retrofit maupun replacement existing Multi Bag Filter Housing.

Untuk konfigurasi Isi 8 dan ukuran lebih besar, customer dapat mengonsultasikan kebutuhan Davit Arm Opening atau Quick Lock Opening berdasarkan operating requirement, maintenance strategy, installation layout dan project specification.

Technical discussion juga dapat mencakup required flow, process fluid, filtration target, material compatibility, Filter Bag selection, piping connection dan requirement proyek lainnya.

Untuk replacement, customer dapat mengirimkan foto existing housing, nameplate, dimensional drawing, opening configuration serta existing Filter Bag information untuk membantu technical verification.

PT PROFILTER INDONESIA juga melayani kebutuhan replacement Filter Bags sehingga housing dan consumable dapat dikoordinasikan sebagai satu industrial filtration system.

Importir Distributor & Supplier Industrial Filter Cartridge Indonesia menyediakan solusi filtration untuk Engineer, Procurement, EPC, Maintenance dan Plant Manager pada water treatment serta berbagai industrial process applications.

DHDT-8-5AF-304 untuk RFQ, Tender dan EPC

Untuk kebutuhan RFQ atau tender, identifikasi exact model perlu dilengkapi dengan technical requirement proyek.

Informasi yang sebaiknya disertakan antara lain quantity, required flow, process fluid, operating condition, filtration requirement, opening preference, piping interface dan material requirement.

Untuk EPC project, equipment layout perlu memperhitungkan ruang untuk Filter Bag removal dan operation dari opening mechanism yang dipilih.

Apabila project specification atau datasheet sudah tersedia, dokumen tersebut dapat digunakan sebagai dasar technical clarification sebelum commercial quotation difinalisasi.

FAQ DHDT-8-5AF-304 Housing Multi Bag Filter

1. Apa itu DHDT-8-5AF-304?

DHDT-8-5AF-304 merupakan DHDT Series Housing Multi Bag Filter dengan konfigurasi 8 Filter Bags, 5 Inch ANSI Flange dan material Stainless Steel 304.

2. Apa arti angka 8 pada DHDT-8-5AF-304?

Angka 8 menunjukkan konfigurasi 8 Filter Bags.

3. Apa arti 5AF?

5AF menunjukkan 5 Inch ANSI Flange connection.

4. Apa arti 304?

304 menunjukkan material Stainless Steel 304 pada exact model tersebut.

5. Apakah DHDT-8-5AF-304 sama dengan Multi Bag Filter Housing Isi 8?

DHDT-8-5AF-304 merupakan salah satu exact configuration Multi Bag Filter Housing Isi 8 pada DHDT Series.

6. Apakah tersedia Davit Arm Opening?

Ya. Untuk Multi Bag Filter Housing Isi 8 dan ukuran lebih besar tersedia pilihan Davit Arm Opening sesuai current manufacturing dan project specification.

7. Apakah tersedia Quick Lock Opening?

Ya. Quick Lock Opening juga tersedia sebagai pilihan configuration untuk Isi 8 dan ukuran lebih besar sesuai kebutuhan proyek.

8. Mana yang lebih baik, Davit Arm atau Quick Lock?

Tidak ada satu pilihan yang selalu lebih baik. Selection perlu mempertimbangkan maintenance frequency, cover handling, layout, operating condition dan project requirement.

9. Apakah kode DHDT-8-5AF-304 menentukan jenis opening?

Tidak. Jenis opening perlu dikonfirmasi sebagai bagian dari manufacturing/project configuration.

10. Berapa flow rate DHDT-8-5AF-304?

Actual flow tidak ditentukan hanya berdasarkan delapan Filter Bags. Process fluid, viscosity, Filter Bag, micron rating, solids loading dan system hydraulics perlu dievaluasi.

11. Apakah DHDT-8-5AF-304 mempunyai fixed maximum flow?

Halaman ini tidak menetapkan fixed maximum flow tanpa current manufacturing dan process data yang terverifikasi.

12. Berapa operating pressure housing ini?

Operating dan design pressure mengikuti current manufacturing specification, project requirement atau approved drawing.

13. Berapa plate thickness-nya?

Plate thickness mengikuti engineering/manufacturing specification untuk unit atau project yang akan disuplai.

14. Berapa ukuran Filter Bag?

Filter Bag dimensions perlu diverifikasi terhadap current housing construction, existing consumable atau approved documentation.

15. Micron berapa yang dapat digunakan?

Micron rating dipilih berdasarkan filtration objective, contaminant characteristics dan downstream requirement.

16. Apakah bisa digunakan untuk water treatment?

Ya, dapat dipertimbangkan untuk industrial water treatment applications yang sesuai dengan process requirement.

17. Apakah bisa untuk RO pretreatment?

Dapat digunakan pada filtration stage yang sesuai dalam RO pretreatment system berdasarkan overall process design.

18. Apakah bisa untuk SWRO dan BWRO?

Bisa dipertimbangkan sebagai bagian dari pretreatment train setelah raw-water condition dan filtration requirement dievaluasi.

19. Apakah bisa digunakan di Power Plant?

Dapat digunakan pada liquid filtration duty yang sesuai dengan process dan material requirement.

20. Apakah cocok untuk Palm Oil dan Oleochemical?

Dapat dipertimbangkan dengan memperhitungkan viscosity, operating temperature, contaminant loading dan material compatibility.

21. Apakah SS304 cocok untuk semua chemical?

Tidak. Chemical composition, concentration, chloride content, pH, temperature dan service condition perlu dievaluasi.

22. Apakah nozzle orientation selalu sama?

Tidak sebaiknya diasumsikan demikian. Nozzle orientation mengikuti current construction atau approved drawing.

23. Apakah drain dan vent mempunyai konfigurasi fixed?

Drain dan vent arrangement mengikuti current manufacturing/project specification.

24. Apakah bisa mengganti existing Multi Bag Filter Housing Isi 8?

Bisa, setelah connection, dimensions, opening system, Filter Bag configuration dan operating requirement diverifikasi.

25. Apakah bisa retrofit housing dari manufacturer lain?

Bisa dievaluasi berdasarkan process requirement, piping interface, available space dan dimensional compatibility.

26. Apakah Filter Bag cepat mampet berarti harus upgrade ke housing lebih besar?

Belum tentu. Micron rating, solids loading, media, viscosity dan upstream process perlu diperiksa terlebih dahulu.

27. Apakah PFI menyediakan replacement Filter Bags?

Ya, kebutuhan Filter Bag dapat dikonsultasikan berdasarkan dimensions, media, micron rating dan process application.

28. Apakah tersedia konfigurasi lebih besar dari Isi 8?

Ya. PFI menyediakan Multi Bag Filter Housing dengan konfigurasi hingga 24 Filter Bags sesuai kebutuhan proyek.

29. Data apa yang diperlukan untuk quotation?

Sertakan required flow, process fluid, temperature, pressure requirement, filtration target, quantity, opening preference serta project specification. Untuk replacement, sertakan foto/nameplate/drawing apabila tersedia.

30. Di mana membeli DHDT-8-5AF-304 Housing Multi Bag Filter?

PT PROFILTER INDONESIA melayani kebutuhan DHDT-8-5AF-304 untuk new project, EPC, plant expansion, replacement, retrofit dan industrial filtration applications di Indonesia.

Request Quotation DHDT-8-5AF-304 Housing Multi Bag Filter

Untuk kebutuhan DHDT-8-5AF-304 Housing Multi Bag Filter, kirimkan process data dan requirement proyek kepada PT PROFILTER INDONESIA untuk technical evaluation dan quotation.

Untuk new project atau plant expansion, sertakan required flow, process fluid, operating condition, target filtration dan piping requirement.

Dan Untuk Davit Arm atau Quick Lock Opening, informasikan opening preference atau maintenance requirement agar configuration dapat dibahas berdasarkan kebutuhan plant.

Untuk replacement existing housing, sertakan foto equipment, nameplate, dimensions, opening configuration, existing Filter Bag serta drawing apabila tersedia.

Untuk RFQ, Tender dan EPC, datasheet atau project specification dapat digunakan sebagai dasar technical clarification sebelum final commercial quotation.

Konsultasi & Informasi Teknis

Untuk kebutuhan sistem filtrasi industri, konsultasi teknis dapat dilakukan melalui:

PT PROFILTER INDONESIA

Ruko Blok G/54 – Gudang A/01 Jl.Canadian Broadway

Kawasan Pergudangan Commpark – Kotawisata – Cibubur

Phone : +6221 84937329 , 84937805 , 22962668

WhatsApp : +62 812-9634-0505

Email : sales@profilterindonesia.co.id

PT PROFILTER INDONESIA – Industrial Filtration Solution for Water Treatment & Process Industry.
