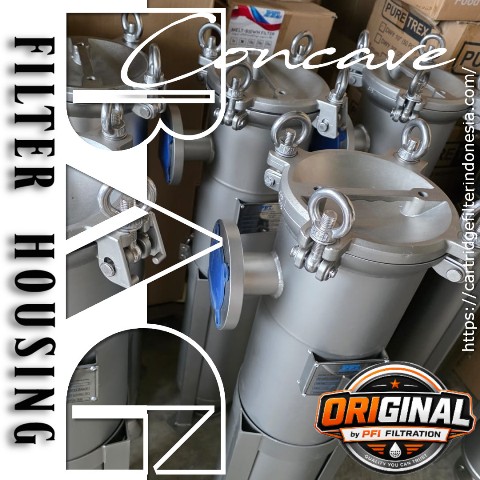

DHDC Series Single Bag Filter Housing Concave Top Cover SS304 & SS316L

Description

DHDC Series Single Bag Filter Housing merupakan industrial Housing Bag Filter dengan konfigurasi Side Entry dan Concave Top Cover, dirancang untuk menggunakan satu Filter Bag sebagai filtration element pada berbagai aplikasi liquid filtration. Series ini tersedia dalam pilihan material Stainless Steel 304 dan Stainless Steel 316L untuk menyesuaikan process liquid, material compatibility dan project requirement.

DHDC Series digunakan ketika sistem membutuhkan Single Bag Filter Housing dengan construction yang kuat, maintenance access yang praktis dan konfigurasi side-entry untuk industrial filtration. Housing dapat digunakan pada compatible applications seperti Water Treatment, RO Pretreatment, Power Plant, Palm Oil, Oleochemical, Chemical Industry, Process Water, Industrial Wastewater, Oil & Lubricant, Paint & Coating, Resin, Mining Process, serta berbagai industrial liquid filtration lainnya.

Pemilihan exact DHDC configuration perlu mempertimbangkan required flow, Filter Bag size, micron rating, process liquid, viscosity, temperature, operating pressure, connection, material serta installation requirement.

Apa Itu DHDC Series?

DHDC merupakan family Side Entry Single Bag Filter Housing dengan Concave Top Cover.

Pada configuration ini, process liquid masuk melalui side inlet menuju internal housing dan diarahkan ke Filter Bag. Suspended particles dan contaminants kemudian ditahan oleh selected filtration media, sedangkan filtered liquid diteruskan menuju outlet.

Secara sederhana:

Process Liquid → Side Entry → Single Filter Bag → Particle Retention → Filtered Liquid → Outlet

Housing berfungsi sebagai mechanical containment dan support terhadap filtration element, sedangkan actual particle-retention characteristics ditentukan terutama oleh Filter Bag yang digunakan.

DHDC Side Entry dengan Concave Top Cover

Salah satu karakteristik utama DHDC Series adalah kombinasi:

Side Entry + Concave Top Cover + Single Filter Bag

Concave Top Cover menjadi mechanical design characteristic yang membedakan DHDC dari family Single Bag Filter Housing lain dengan flat-cover configuration.

Penggunaan side-entry arrangement juga membuat DHDC menjadi bagian dari family Side Entry Bag Filter Housing, bukan Top Entry atau Over-the-Top configuration.

Dengan product identity yang jelas, engineer maupun procurement dapat membedakan housing berdasarkan actual construction dan bukan hanya berdasarkan generic istilah “Housing Bag Filter”.

Perbedaan DHDC dan DHDF Series

DHDC dan DHDF sama-sama merupakan family Side Entry Single Bag Filter Housing, tetapi mempunyai perbedaan pada top-cover design.

Perbedaan cover construction tersebut membuat DHDC dan DHDF menjadi dua product families yang berbeda meskipun keduanya menggunakan Single Filter Bag dan side-entry arrangement.

Pemilihan tidak sebaiknya hanya berdasarkan bentuk cover. Actual process requirement, dimensions, connection, pressure requirement, material dan installation arrangement tetap perlu diperiksa.

Fungsi DHDC Single Bag Filter Housing

DHDC Series berfungsi sebagai housing untuk menempatkan satu Filter Bag pada liquid-filtration system.

Process liquid masuk ke housing dan melewati filtration media. Contaminants dengan characteristics yang sesuai terhadap selected Filter Bag ditahan, sementara filtered liquid diteruskan ke downstream process.

DHDC dapat digunakan untuk beberapa filtration objectives seperti:

• Removal suspended particles.
• Process-liquid clarification.
• Protection downstream equipment.
• Pre-filtration.
• Product filtration.
• Utility-water filtration.
• Process-water filtration.
• Removal of process contaminants.

Actual filtration result bergantung pada Filter Bag media, micron rating, particle characteristics, process condition dan operating practice.

Single Bag Filtration System

DHDC menggunakan satu Filter Bag dalam satu housing.

Single Bag configuration dapat menjadi practical solution untuk applications yang tidak membutuhkan filtration area sebesar Multi Bag Filter Housing.

Beberapa pertimbangan penggunaan Single Bag Filter Housing antara lain:

• Simpler filtration arrangement.
• Satu Filter Bag per complete change-out.
• Practical consumable replacement.
• Compact equipment configuration dibanding larger Multi Bag Housing.
• Suitable untuk low hingga moderate filtration duty sesuai actual process condition.
• Dapat digunakan sebagai standalone filtration atau bagian dari multi-stage filtration system.

Jika actual process membutuhkan filtration area yang lebih besar, Multi Bag Filter Housing dapat dipertimbangkan sebagai alternative.

Multi Bag Filter Housing SS304 & SS316L tersedia dalam berbagai multiple-bag configurations untuk industrial liquid filtration requirement.

Material Stainless Steel 304

DHDC Series tersedia dalam pilihan Stainless Steel 304 untuk compatible industrial filtration applications.

SS304 banyak digunakan pada industrial equipment karena mempunyai combination antara mechanical properties, fabrication characteristics dan corrosion resistance untuk berbagai compatible water serta process-liquid applications.

SS304 dapat dipertimbangkan berdasarkan:

• Process-liquid composition.
• Chloride content.
• pH.
• Operating temperature.
• Cleaning chemicals.
• Existing material requirement.
• Environmental exposure.

Material SS304 tidak boleh dianggap universally compatible dengan seluruh chemicals atau industrial liquids.

Actual compatibility tetap perlu diperiksa berdasarkan process condition.

Material Stainless Steel 316L

Untuk applications yang membutuhkan material specification berbeda, DHDC Series juga tersedia dalam Stainless Steel 316L.

SS316L dapat dipertimbangkan pada compatible process environments yang membutuhkan corrosion-resistance characteristics berbeda dibanding SS304.

Pemilihan SS316L tetap tidak berarti housing secara otomatis compatible dengan seluruh chemicals.

Material evaluation perlu mempertimbangkan:

Process Liquid + Chemical Concentration + Temperature + Chloride + Cleaning Chemical + Operating Condition

Untuk chemical atau demanding industrial applications, complete wetted-material compatibility perlu dikonfirmasi sebelum final selection.

Memilih SS304 atau SS316L

Pemilihan antara DHDC SS304 dan SS316L sebaiknya berdasarkan actual process requirement, bukan hanya berdasarkan asumsi bahwa material dengan grade lebih tinggi selalu diperlukan.

Untuk replacement existing housing, mempertahankan material specification existing dapat menjadi starting point, tetapi actual process history dan corrosion condition juga perlu diperiksa.

Filter Bag sebagai Filtration Element

DHDC Series menggunakan Filter Bag sebagai replaceable filtration element.

Filter Bag menentukan banyak aspek filtration performance, termasuk:

• Micron rating.
• Particle-retention characteristics.
• Chemical compatibility.
• Temperature compatibility.
• Dirt-holding behaviour.
• Differential-pressure development.
• Practical service interval.

Karena itu housing dan Filter Bag perlu dipilih sebagai satu filtration system.

Filter Bag untuk industrial liquid filtration tersedia dalam berbagai media dan micron rating untuk menyesuaikan process liquid serta filtration requirement.

Micron Rating DHDC Series

DHDC Series tidak mempunyai satu fixed micron rating karena micron ditentukan oleh Filter Bag yang dipasang.

Filter Bag selection perlu dimulai dari actual filtration objective.

Secara umum:

Incoming Contamination → Particle Characteristics → Required Retention → Filter Bag Media → Micron Rating

Memilih micron paling kecil tidak selalu memberikan operating result terbaik.

Micron yang terlalu fine terhadap actual contaminant loading dapat meningkatkan filtration resistance dan mempercepat Filter Bag loading.

Filter Bag Media

Filter Bag media dipilih berdasarkan process liquid dan required filtration characteristics.

Common industrial media dapat mencakup:

• Polypropylene.
• Polyester.
• Nylon Mesh.
• Other compatible filtration media.

Media selection perlu mempertimbangkan:

• Chemical compatibility.
• Operating temperature.
• Required micron.
• Particle characteristics.
• Liquid viscosity.
• Solids loading.
• Required filtrate quality.

Untuk critical applications, Filter Bag specification perlu dilihat bersama complete process requirement dan bukan hanya berdasarkan nominal micron.

Filter Bag Size dan Housing Configuration

DHDC Series dapat mempunyai configuration yang disesuaikan dengan selected Filter Bag size dan project requirement.

Filter Bag dimension tidak sebaiknya diasumsikan hanya berdasarkan nama DHDC Series.

Untuk replacement, actual Filter Bag yang digunakan perlu dikonfirmasi melalui:

• Existing Filter Bag dimension.
• Existing housing model.
• Housing drawing.
• Existing basket dimension.
• Product specification.
• Physical inspection.

Hal ini penting karena housing yang sama-sama disebut Single Bag Filter Housing belum tentu menggunakan identical Filter Bag configuration.

Untuk kebutuhan industrial Single Bag Size #2, Single Bag Filter Housing Size #2 7×32 Inch SS304 & SS316L tersedia untuk berbagai compatible water dan process-liquid filtration applications.

Side Entry Flow Configuration

DHDC merupakan Side Entry Single Bag Filter Housing.

Side-entry arrangement berarti process inlet berada pada side section housing sesuai selected construction.

Actual internal flow kemudian diarahkan menuju Filter Bag sehingga liquid melewati filtration media sebelum menuju outlet.

Piping design perlu mempertimbangkan:

• Inlet orientation.
• Outlet orientation.
• Valve location.
• Piping support.
• Maintenance clearance.
• Drain arrangement.
• Vent arrangement.
• Available installation footprint.

Housing nozzle tidak sebaiknya menerima excessive unsupported mechanical loading dari external piping.

Connection DHDC Series

Connection size dan connection type DHDC perlu mengikuti exact selected model atau project specification.

Available configuration dapat menggunakan flange connection sesuai applicable model requirement.

Connection tidak boleh ditentukan hanya berdasarkan:

• Filter Bag quantity.
• Generic DHDC Series name.
• Housing appearance.
• Flow requirement saja.

Untuk exact model, complete model code dan applicable drawing perlu digunakan sebagai reference.

Connection size juga tidak boleh diperlakukan sebagai fixed flow rating.

Larger Connection ≠ Guaranteed Higher Flow

Actual hydraulic performance tetap bergantung pada complete filtration system.

Cara Membaca Exact Model DHDC

Exact DHDC product dapat menggunakan model nomenclature untuk mengidentifikasi configuration tertentu.

Sebagai contoh:

DHDC-2-2AF-304

dapat digunakan untuk mengidentifikasi selected DHDC configuration berdasarkan series, applicable configuration code, connection dan material.

Demikian juga:

DHDC-2-2AF-316L

menunjukkan variant dengan material Stainless Steel 316L.

Complete nomenclature harus mengikuti actual supplied configuration dan applicable product documentation. Exact model lebih tepat digunakan sebagai technical reference dibanding menebak specification dari generic family name.

Plate Thickness DHDC Series

Plate thickness DHDC Series mengikuti current manufacturing specification, selected housing configuration dan project requirement.

Plate thickness tidak dikunci menjadi satu angka untuk seluruh DHDC family.

Actual construction dapat mempertimbangkan:

• Housing dimensions.
• Mechanical design.
• Pressure requirement.
• Material.
• Process condition.
• Project specification.
• Applicable manufacturing design.

Untuk project yang membutuhkan confirmed plate thickness, current quotation atau approved drawing digunakan sebagai technical reference.

Operating Pressure dan Design Pressure

Operating Pressure dan Design Pressure merupakan dua parameter yang berbeda.

Operating Pressure adalah actual system pressure selama normal operation.

Design Pressure merupakan engineering design parameter untuk pressure-containing equipment.

Jika hydrostatic testing diperlukan, Hydrostatic Test Pressure juga merupakan parameter tersendiri dan tidak boleh disamakan dengan operating maupun design pressure.

Final pressure specification DHDC perlu mengacu pada selected configuration dan applicable approved technical documentation.

Flow Capacity DHDC Series

Flow capacity DHDC tidak ditentukan hanya berdasarkan housing size atau connection.

Actual flow dipengaruhi oleh:

Process Liquid + Viscosity + Temperature + Filter Bag Size + Filter Bag Media + Micron + Solids Loading + Connection + Allowable Differential Pressure

Hal ini sangat penting ketika housing digunakan untuk viscous liquids.

Flow performance pada clean water tidak boleh langsung dijadikan guaranteed capacity untuk:

• Palm Oil.
• Oleochemical.
• Lubricant.
• Resin.
• Paint.
• Coating.
• Other viscous process liquids.

Actual process data diperlukan untuk menentukan practical filtration duty.

Spesifikasi Umum DHDC Series

DHDC untuk Water Treatment

DHDC Series dapat digunakan untuk compatible Water Treatment applications yang membutuhkan Single Bag filtration.

Possible applications dapat meliputi:

• Process Water.
• Utility Water.
• Pretreatment.
• Suspended-solids removal.
• Equipment protection.
• Pre-filtration sebelum downstream filtration.

Selection perlu mempertimbangkan incoming water quality, required flow, required micron, solids loading dan downstream equipment requirement.

DHDC untuk RO Pretreatment

Pada RO Pretreatment, DHDC dapat digunakan sebagai salah satu particle-filtration stages apabila sesuai dengan complete pretreatment design.

Conceptual arrangement dapat berupa:

Water Treatment → Single Bag Filtration → Cartridge Filtration → RO System

Actual filtration sequence tetap mengikuti feed-water characteristics dan RO design requirement.

Untuk downstream cartridge-filtration requirement, Housing Filter Cartridge untuk industrial water treatment tersedia dalam berbagai configurations sesuai cartridge quantity dan filtration requirement.

DHDC untuk Palm Oil

Palm Oil filtration perlu mempertimbangkan viscosity pada actual operating temperature.

Parameter penting meliputi:

• Palm Oil stream.
• Operating temperature.
• Viscosity.
• Required flow.
• Solids loading.
• Filter Bag media.
• Required micron.
• Material compatibility.

Perubahan temperature dapat mempengaruhi viscosity dan pressure loss sehingga generic water-flow reference tidak boleh digunakan sebagai direct Palm Oil capacity rating.

Housing Bag Filter DHDC Series untuk industri Palm Oil digunakan pada proses CPO, kernel oil, dan sludge oil filtration. Menggunakan material SS304 atau SS316L, dirancang untuk operasi kontinu, debit menengah, dan maintenance cepat pada palm oil mill

DHDC untuk Oleochemical

Oleochemical filtration dapat melibatkan process liquids dengan different chemical composition, temperature dan viscosity.

Pemilihan DHDC perlu mempertimbangkan compatibility terhadap:

Housing Material + Filter Bag Media + Sealing Components + Actual Process Liquid

SS304 maupun SS316L tidak boleh dianggap universally compatible tanpa process evaluation.

Housing Bag Filter DHDC Series untuk industri oleochemical digunakan pada proses fatty acid, glycerin, dan intermediate chemical. Menggunakan material SS316L atau SS304, dirancang untuk ketahanan kimia, operasi kontinu, dan maintenance cepat pada pabrik oleochemical.

DHDC untuk Chemical Industry

Pada Chemical Industry, material selection merupakan salah satu parameter utama.

Useful process information meliputi:

• Chemical name.
• Concentration.
• pH.
• Operating temperature.
• Viscosity.
• Required flow.
• Operating pressure.
• Required micron.
• Existing material specification.

Data tersebut membantu menentukan material housing dan Filter Bag yang sesuai dengan actual chemical service.

Housing Bag Filter DHDC Series untuk industri chemical digunakan pada proses filtrasi cairan kimia, mixing, pretreatment, dan polishing. Tersedia material SS304 atau SS316L, dirancang untuk ketahanan kimia, operasi kontinu, dan maintenance cepat pada pabrik kimia.

DHDC untuk Power Plant

DHDC Series dapat dievaluasi untuk compatible liquid-filtration duties pada Power Plant seperti utility water, process water, pretreatment dan other applicable filtration services.

Untuk critical plant application, selection perlu mempertimbangkan:

• Required operating continuity.
• Filter Bag service interval.
• Spare consumables.
• Maintenance access.
• Downstream equipment sensitivity.
• Required filtration performance.

Housing dan Filter Bag selection perlu disesuaikan dengan actual service condition.

DHDC untuk Oil, Lubricant, Paint dan Resin

Viscous industrial liquids membutuhkan perhatian khusus terhadap hydraulic resistance.

Pada applications seperti oil, lubricant, paint, coating dan resin, evaluation perlu mempertimbangkan:

Viscosity at Operating Temperature → Required Flow → Filter Bag Media → Micron → Solids Loading → Differential Pressure

Single Bag configuration dapat digunakan apabila available filtration area sesuai dengan required duty.

Untuk higher filtration-area requirement, larger or Multi Bag configuration dapat dipertimbangkan.

DHDC untuk New Installation

Untuk new project, selection DHDC dapat dimulai dengan mengumpulkan:

• Required flow.
• Process liquid.
• Viscosity.
• Operating temperature.
• Operating pressure.
• Required micron.
• Filter Bag media.
• Preferred material.
• Connection requirement.
• Available installation space.

Dengan data tersebut, exact housing configuration dapat ditentukan berdasarkan actual filtration requirement.

DHDC untuk Replacement Existing Single Bag Filter Housing

DHDC Series dapat dievaluasi sebagai replacement candidate untuk existing Single Bag Filter Housing apabila technical configuration compatible.

Replacement perlu membandingkan:

Filter Bag Size + Connection + Material + Dimensions + Nozzle Orientation + Pressure Requirement + Installation Arrangement

Existing housing yang secara visual terlihat mirip belum tentu merupakan direct replacement.

Untuk replacement evaluation, existing nameplate, drawing, dimensions dan photographs sangat membantu menentukan compatible configuration.

Single Bag atau Multi Bag Filter Housing?

Pemilihan Single Bag atau Multi Bag perlu mengikuti actual filtration duty.

Single Bag configuration dapat memberikan simpler operation ketika one-bag filtration area sudah mencukupi.

Multi Bag Housing dapat dipertimbangkan ketika required flow, solids loading, viscosity atau desired maintenance interval membutuhkan larger total filtration area.

DHDC sebagai Bagian dari Housing Bag Filter Family

DHDC merupakan salah satu configuration dalam broader industrial Housing Bag Filter family.

Selain Side Entry Concave configuration, industrial filtration requirement dapat menggunakan different housing arrangements berdasarkan process, installation dan filtration requirement.

Housing Bag Filter untuk industrial liquid filtration tersedia dalam pilihan Single Bag dan Multi Bag Housing untuk menyesuaikan process requirement.

Pemilihan exact housing sebaiknya dilakukan berdasarkan process data dan mechanical requirement sehingga Filter Bag, housing material, connection serta filtration area dapat bekerja sebagai satu complete filtration system.

Cara Memilih DHDC Series Single Bag Filter Housing

Pemilihan DHDC Series Single Bag Filter Housing Concave Top Cover perlu disesuaikan dengan actual process condition dan mechanical requirement. Material SS304 atau SS316L, Filter Bag, connection, micron rating dan housing configuration harus bekerja sebagai satu complete filtration system.

Data utama yang perlu dipertimbangkan meliputi:

• Required flow.
• Process liquid.
• Operating temperature.
• Viscosity.
• Operating pressure.
• Suspended solids atau contaminant loading.
• Required micron.
• Filter Bag media.
• Filter Bag size.
• Material compatibility.
• Connection requirement.
• Existing piping arrangement.
• Installation dan maintenance clearance.

Pemilihan berdasarkan flow saja tidak cukup karena dua applications dengan nominal flow yang sama dapat membutuhkan housing dan Filter Bag berbeda ketika viscosity, solids loading atau micron requirement berbeda.

Pemilihan Berdasarkan Required Flow

Required flow merupakan salah satu parameter awal dalam menentukan apakah Single Bag Filter Housing sesuai untuk suatu application.

Practical filtration performance dipengaruhi oleh hubungan:

Required Flow → Liquid Characteristics → Filter Bag Size → Filter Bag Media → Micron Rating → Solids Loading → Differential Pressure

Apabila required duty menyebabkan loading terlalu tinggi pada satu Filter Bag, larger filtration area dapat dipertimbangkan.

Hal tersebut dapat dilakukan dengan mengevaluasi different housing configuration atau menggunakan Multi Bag Filter Housing ketika process memang membutuhkan multiple filtration elements.

Flow tidak sebaiknya ditentukan hanya berdasarkan nominal inlet/outlet connection karena connection merupakan salah satu bagian dari complete hydraulic system.

Pengaruh Filter Bag Size terhadap Filtration Area

Filter Bag size mempengaruhi available filtration area dalam housing.

Larger Filter Bag pada compatible housing configuration umumnya menyediakan filtration area dan dirt-holding potential yang lebih besar dibanding smaller Filter Bag dengan media dan operating condition yang comparable.

Karena itu Filter Bag size perlu dipertimbangkan bersama:

• Required flow.
• Solids loading.
• Desired service interval.
• Available installation height.
• Maintenance clearance.
• Existing replacement requirement.

Untuk requirement yang menggunakan larger Single Bag configuration, Single Bag Filter Housing Size #2 7×32 Inch SS304 & SS316L dapat dipertimbangkan untuk industrial liquid filtration dengan filtration area dan dirt-holding capacity yang lebih besar.

Pemilihan Micron Rating Berdasarkan Process Requirement

Micron rating menentukan nominal particle-size range yang ditargetkan oleh selected Filter Bag sesuai karakteristik filtration media yang digunakan.

Pemilihan dapat dimulai dari:

Incoming Contamination → Particle Characteristics → Required Filtrate Quality → Downstream Requirement → Filter Bag Media → Micron Rating

Micron terlalu kasar dapat menyebabkan particles yang tidak diinginkan melewati filtration stage.

Sebaliknya, micron terlalu fine dapat meningkatkan resistance dan mempercepat Filter Bag loading apabila incoming solids tinggi.

Karena itu pemilihan micron sebaiknya tidak menggunakan prinsip semakin kecil semakin baik, tetapi berdasarkan actual filtration objective.

Pemilihan Filter Bag Media

Filter Bag media perlu compatible dengan process liquid dan operating condition.

Beberapa common industrial media meliputi:

Polypropylene (PP)
Dapat digunakan pada berbagai compatible water dan chemical-filtration applications sesuai temperature serta chemical compatibility.

Polyester (PE/PES)
Digunakan pada berbagai industrial liquid filtration duties sesuai process compatibility dan operating requirement.

Nylon Mesh (NMO)
Dapat dipertimbangkan untuk applications yang membutuhkan mesh-type particle retention sesuai selected rating dan process condition.

Pemilihan media perlu mempertimbangkan:

• Chemical compatibility.
• Operating temperature.
• Particle characteristics.
• Required retention.
• Solids loading.
• Viscosity.
• Expected service interval.

Filter Bag untuk Water Treatment dan industrial process filtration tersedia dalam berbagai media serta micron rating untuk menyesuaikan actual filtration requirement.

Pengaruh Viscosity terhadap DHDC

Viscosity mempunyai pengaruh besar terhadap pressure loss ketika liquid melewati Filter Bag.

Water-like liquid dan high-viscosity liquid dengan flow yang sama tidak menghasilkan filtration behaviour yang sama.

Viscous liquid dapat meningkatkan resistance pada filtration media sehingga sizing perlu mempertimbangkan viscosity pada actual operating temperature.

Parameter ini penting pada:

• Palm Oil.
• Oleochemical.
• Lubricant.
• Oil.
• Resin.
• Paint.
• Coating.
• Other viscous process liquids.

Generic clean-water flow tidak boleh digunakan sebagai guaranteed capacity untuk applications tersebut.

Pengaruh Operating Temperature

Operating temperature dapat mempengaruhi:

• Liquid viscosity.
• Filter Bag media compatibility.
• Seal compatibility.
• Material behaviour.
• Filtration resistance.
• Process safety.

Pada viscous liquids, perubahan temperature dapat menghasilkan perubahan viscosity yang cukup besar sehingga filtration performance juga berubah.

Karena itu process temperature perlu diberikan bersama viscosity apabila DHDC digunakan untuk non-water liquid.

Pengaruh Solids Loading

Solids loading mempengaruhi seberapa cepat Filter Bag mengalami contaminant accumulation.

High solids loading dapat menyebabkan differential pressure meningkat lebih cepat dan memperpendek practical service interval.

Parameter yang perlu dipertimbangkan antara lain:

• Solids concentration.
• Particle-size distribution.
• Particle characteristics.
• Required micron.
• Filter Bag media.
• Required flow.
• Desired service interval.

Jika satu Filter Bag terlalu cepat loaded secara konsisten, evaluation perlu dilakukan terhadap Filter Bag selection, upstream process dan available filtration area sebelum menentukan solusi.

Memahami Differential Pressure

Differential pressure atau ΔP adalah perbedaan pressure antara sisi upstream dan downstream filtration stage.

Secara sederhana:

ΔP = Inlet Pressure − Outlet Pressure

Ketika Filter Bag masih bersih, filtration resistance biasanya lebih rendah. Seiring contaminants terkumpul pada media, resistance dapat meningkat.

Peningkatan ΔP dapat digunakan sebagai salah satu indikator untuk mengevaluasi Filter Bag condition.

Rapid differential-pressure increase dapat berkaitan dengan:

• High solids loading.
• Fine micron.
• Increased viscosity.
• Lower process temperature pada viscous liquid.
• Excessive flow.
• Filter Bag fouling.
• Process-condition changes.

Monitoring ΔP memberikan informasi yang lebih useful dibanding mengganti Filter Bag hanya berdasarkan fixed time interval.

Memilih DHDC SS304 atau SS316L

Pemilihan material housing harus mengikuti actual process compatibility.

SS304 dapat digunakan pada berbagai compatible industrial-water dan process-liquid applications, sedangkan SS316L dapat dipertimbangkan ketika project atau process condition membutuhkan different material specification.

Evaluation perlu mempertimbangkan:

Process Liquid → Chemical Composition → Concentration → Chloride → pH → Temperature → Cleaning Chemical → Material Requirement

SS316L tidak boleh dianggap otomatis compatible dengan seluruh chemicals, sama seperti SS304 tidak boleh langsung dianggap tidak sesuai hanya karena application melibatkan chemical process.

Material selection tetap memerlukan actual process information.

Material Housing Bukan Satu-satunya Compatibility Parameter

Chemical compatibility perlu diperiksa terhadap complete wetted assembly.

Evaluation dapat mencakup:

Housing Material + Filter Bag Media + Seal + Internal Components + Process Liquid

Housing SS316L dengan Filter Bag atau sealing material yang tidak compatible tetap dapat menghasilkan unsuitable filtration system.

Karena itu complete filtration assembly perlu dievaluasi bersama.

Pemilihan Connection

Connection DHDC Series mengikuti exact housing configuration dan project requirement.

Untuk new installation, connection perlu disesuaikan dengan:

• Existing atau planned piping.
• Required flow.
• Flange requirement.
• Pressure specification.
• Nozzle orientation.
• Installation layout.

Untuk replacement, connection perlu diverifikasi langsung terhadap existing housing atau piping.

Housing yang menggunakan Filter Bag size sama belum tentu mempunyai connection yang sama.

Exact Model Lebih Penting daripada Generic Series Table

DHDC merupakan product family dan dapat mempunyai berbagai configurations.

Karena itu exact model code dan current technical documentation perlu menjadi reference utama ketika menentukan:

• Connection size.
• Material.
• Filter Bag configuration.
• Dimensions.
• Plate thickness.
• Pressure specification.
• Nozzle arrangement.
• Other mechanical details.

Generic family table dapat digunakan sebagai initial reference apabila tersedia, tetapi tidak sebaiknya digunakan untuk mengunci exact supplied specification tanpa verification.

DHDC untuk New Installation

Pada new installation, housing selection dapat dimulai dengan process data.

Recommended selection sequence:

Process Liquid → Required Flow → Temperature & Viscosity → Solids Loading → Required Micron → Filter Bag → Housing Material → Connection → Mechanical Configuration

Setelah filtration requirement ditentukan, installation arrangement perlu diperiksa.

Sediakan sufficient space untuk:

• Opening top cover.
• Removing Filter Bag.
• Removing support basket jika diperlukan.
• Seal inspection.
• Drain operation.
• Vent operation.
• Routine maintenance.

Piping juga perlu mendapatkan appropriate support sehingga excessive external load tidak diteruskan ke housing nozzle.

DHDC untuk Replacement Existing Housing

Replacement Single Bag Filter Housing memerlukan lebih banyak data daripada sekadar mengetahui housing menggunakan satu Filter Bag.

Parameter yang perlu dibandingkan antara existing unit dan proposed DHDC meliputi:

Existing drawing, nameplate dan photographs sangat membantu replacement evaluation.

DHDC sebagai Replacement Housing Merek Lain

DHDC Series dapat dievaluasi sebagai replacement candidate untuk compatible Single Bag Filter Housing dari other manufacturers.

Direct replacement tidak boleh diasumsikan hanya karena kedua products menggunakan satu Filter Bag.

Comparison perlu mencakup:

Filter Bag Size + Connection + Material + Dimensions + Nozzle Orientation + Mounting + Pressure Requirement + Process Duty

Jika dimensional arrangement berbeda, piping modification atau installation adjustment mungkin diperlukan.

DHDC vs DHDF

DHDC dan DHDF berada pada family application yang berdekatan karena keduanya merupakan Side Entry Single Bag Filter Housing.

Perbedaan utamanya terdapat pada top-cover construction:

DHDC → Concave Top Cover

DHDF → Flat Top Cover

Pemilihan antara keduanya tidak perlu dibuat berdasarkan klaim bahwa salah satu selalu lebih baik.

Yang perlu ditentukan adalah configuration mana yang sesuai dengan:

• Existing equipment.
• Mechanical specification.
• Installation arrangement.
• Project requirement.
• Maintenance requirement.
• Required material.
• Process condition.

Dengan demikian DHDC dan DHDF merupakan alternative construction families, bukan quality hierarchy.

DHDC vs Top Entry Bag Filter Housing

DHDC menggunakan Side Entry configuration.

Top Entry atau Over-the-Top housing mempunyai inlet arrangement berbeda dan dapat digunakan ketika process atau installation requirement membutuhkan different flow-entry configuration.

Perbedaan configuration perlu diperhatikan terutama untuk replacement project karena inlet orientation dapat mempengaruhi piping modification.

Jangan memilih housing hanya berdasarkan Filter Bag size apabila existing nozzle arrangement harus dipertahankan.

DHDC vs Multi Bag Filter Housing

DHDC menggunakan satu Filter Bag, sedangkan Multi Bag Filter Housing menggunakan multiple Filter Bags dalam satu vessel.

DHDC dapat menjadi efficient choice ketika one-bag filtration area sudah memenuhi process duty.

Jika process membutuhkan larger filtration area, Multi Bag Filter Housing menggunakan multiple Filter Bags untuk industrial applications dengan higher filtration-area requirement.

Kapan Single Bag Filter Housing Lebih Tepat?

Single Bag Filter Housing dapat dipertimbangkan ketika:

• Required flow sesuai dengan one-bag filtration area.
• Solids loading masih practical.
• Desired replacement interval dapat dicapai.
• Compact configuration diinginkan.
• Consumable quantity ingin dipertahankan sederhana.
• Existing system memang menggunakan Single Bag Housing.

Menggunakan Multi Bag Housing pada setiap application tidak selalu memberikan economic advantage apabila actual duty dapat ditangani secara efektif dengan one-bag configuration.

Kapan Perlu Beralih ke Multi Bag Filter Housing?

Multi Bag configuration dapat dievaluasi ketika:

• Required flow meningkat.
• Production capacity meningkat.
• Filter Bag terlalu cepat loaded.
• Solids loading tinggi.
• Viscosity menyebabkan excessive filtration resistance.
• Required micron meningkatkan pressure loss.
• Desired service interval tidak tercapai.
• Larger installed filtration area dibutuhkan.

Keputusan tersebut perlu didasarkan pada operating data, bukan hanya pada asumsi bahwa multiple bags selalu menghasilkan filtration lebih baik.

DHDC untuk Water Treatment Plant

Pada Water Treatment Plant, DHDC dapat digunakan untuk compatible suspended-solids filtration, process-water filtration dan equipment-protection duties.

Selection perlu mempertimbangkan:

• Incoming water quality.
• Required flow.
• Suspended solids.
• Required micron.
• Downstream equipment.
• Desired service interval.

Untuk process yang membutuhkan additional finer filtration, Single Bag filtration dapat ditempatkan sebelum cartridge filtration.

DHDC untuk RO Pretreatment

Pada RO Pretreatment, DHDC dapat digunakan sebagai applicable upstream particle-filtration stage apabila sesuai dengan complete treatment design.

Conceptual sequence dapat berupa:

Pretreatment → DHDC Bag Filtration → Cartridge Filtration → RO System

Bag filtration dapat membantu mengurangi applicable upstream particle load sebelum downstream cartridge filtration.

Housing Filter Cartridge untuk RO Pretreatment dan industrial filtration dapat digunakan sebagai downstream filtration stage sesuai cartridge quantity dan micron requirement.

Actual sequence dan micron selection tetap mengikuti feed-water condition dan RO system design.

DHDC untuk Power Plant

Power Plant dapat mempunyai berbagai filtration duties dengan different process requirements.

DHDC dapat dievaluasi untuk compatible applications seperti:

• Utility Water.
• Process Water.
• Pretreatment.
• Chemical preparation.
• Cooling-related filtration.
• General liquid filtration.

Pada critical application, Filter Bag availability dan practical maintenance interval perlu dipertimbangkan bersama filtration performance.

DHDC untuk Palm Oil

Palm Oil filtration membutuhkan sizing yang mempertimbangkan viscosity pada actual process temperature.

Data yang penting meliputi:

• Type of Palm Oil stream.
• Required flow.
• Operating temperature.
• Viscosity.
• Solids loading.
• Required micron.
• Filter Bag media.
• Material requirement.

Jika viscosity tinggi menyebabkan excessive resistance atau Filter Bag terlalu cepat loaded, larger filtration area dapat dipertimbangkan.

DHDC untuk Oleochemical

Pada Oleochemical process, chemical composition dan temperature dapat berbeda antara satu process stream dan lainnya.

Karena itu pemilihan SS304 atau SS316L tidak sebaiknya dilakukan hanya berdasarkan label industri.

Periksa:

Actual Chemical → Concentration → Temperature → Material Compatibility → Filter Bag Compatibility → Seal Compatibility

Process-specific evaluation memberikan selection yang lebih reliable daripada generic industry assumption.

DHDC untuk Chemical Process

Chemical application membutuhkan complete compatibility assessment.

Informasi yang perlu tersedia:

• Chemical name.
• Concentration.
• pH.
• Temperature.
• Viscosity.
• Operating pressure.
• Required flow.
• Required micron.
• Existing material.

Untuk replacement chemical-service housing, existing corrosion history juga dapat memberikan useful information dalam menentukan material requirement.

DHDC untuk Food & Beverage Process

Pada Food & Beverage applications, material grade saja tidak cukup untuk menentukan suitability.

Project dapat mempunyai requirement tambahan terkait:

• Product-contact surface.
• Surface finish.
• Cleaning method.
• Sanitation.
• Seal material.
• Fabrication specification.

DHDC perlu menggunakan supplied construction yang sesuai dengan actual process requirement sebelum digunakan pada product-contact service.

DHDC untuk Paint & Coating

Paint dan coating filtration dapat digunakan untuk mengurangi unwanted particles, agglomerates atau other contaminants sesuai required product quality.

Viscosity menjadi salah satu sizing parameter utama.

Fine Filter Bag pada viscous product dapat menghasilkan pressure loss lebih besar sehingga flow, temperature, micron dan available filtration area perlu dievaluasi bersama.

DHDC untuk Resin

Resin filtration juga membutuhkan perhatian terhadap viscosity, temperature dan chemical compatibility.

Selection sebaiknya mempertimbangkan:

Resin Type → Operating Temperature → Viscosity → Required Flow → Contamination → Required Micron → Filter Bag Media

Generic water-flow capacity tidak digunakan sebagai direct resin-flow capacity.

DHDC sebagai Pre-Filter sebelum Cartridge Filtration

DHDC dapat digunakan sebagai pre-filtration stage untuk suitable systems yang menggunakan cartridge filtration pada downstream side.

Conceptual filtration train:

Process Liquid → DHDC Single Bag Filter → Cartridge Filter → Downstream Equipment

Bag filtration dapat menangani applicable upstream solids load, sedangkan cartridge stage digunakan untuk finer downstream requirement sesuai process design.

Pendekatan staged filtration dapat membantu mengurangi unnecessary loading pada finer downstream elements apabila micron distribution dirancang dengan tepat.

Bag Filter atau Cartridge Filter?

Bag Filter dan Cartridge Filter tidak selalu merupakan competing filtration technologies.

Keduanya dapat mempunyai fungsi berbeda dalam complete system.

Bag filtration dapat memberikan practical contaminant-holding dan consumable handling untuk suitable applications, sedangkan cartridge filtration dapat memberikan different filtration characteristics sesuai selected cartridge design.

Pada some industrial systems:

Bag Filter + Cartridge Filter

justru merupakan filtration train yang lebih appropriate daripada menggunakan salah satunya untuk seluruh particle-removal duty.

Kesalahan Umum dalam Memilih DHDC Series

Beberapa kesalahan yang perlu dihindari meliputi:

• Memilih housing hanya berdasarkan flow.
• Menganggap seluruh DHDC mempunyai connection yang sama.
• Menganggap Filter Bag size sama untuk seluruh DHDC.
• Menggunakan generic family table sebagai exact specification.
• Mengunci plate thickness tanpa current specification.
• Mengabaikan viscosity.
• Mengabaikan operating temperature.
• Memilih micron terlalu fine tanpa process requirement.
• Mengabaikan solids loading.
• Menganggap SS316L compatible dengan seluruh chemicals.
• Mengabaikan Filter Bag dan seal compatibility.
• Menganggap DHDC dan DHDF mempunyai identical construction.
• Menganggap Single Bag Housing selalu direct replacement untuk Single Bag Housing lain.
• Tidak memeriksa installation clearance.
• Tidak memeriksa differential pressure selama operation.

Data yang Dibutuhkan untuk Engineering Selection

Informasi berikut dapat digunakan untuk membantu menentukan DHDC configuration yang sesuai:

Untuk replacement project, tambahkan existing drawing, nameplate, photographs dan dimensional information jika tersedia.

Pertimbangan Total Cost of Operation

Pemilihan housing tidak sebaiknya hanya berdasarkan initial purchase price.

Operating consideration dapat mencakup:

• Filter Bag consumption.
• Replacement frequency.
• Labour requirement.
• Process downtime.
• Waste disposal.
• Pressure loss.
• Pump energy.
• Maintenance accessibility.
• Production interruption.

Single Bag configuration dapat menjadi economical solution apabila filtration area satu bag sudah sesuai dengan actual process duty.

Sebaliknya, apabila Filter Bag terlalu cepat loaded dan maintenance menjadi terlalu sering, larger filtration area dapat menghasilkan better overall operating economics.

DHDC dalam Industrial Filtration System

DHDC Series perlu dilihat sebagai salah satu komponen dalam complete industrial filtration system.

Actual performance merupakan hasil hubungan antara:

Process Liquid + Pump + Piping + DHDC Housing + Filter Bag + Instrumentation + Operating Procedure

Housing yang dipilih dengan benar tetapi menggunakan Filter Bag yang tidak sesuai tetap dapat menghasilkan poor filtration performance.

Demikian pula Filter Bag yang sesuai tidak dapat bekerja optimal apabila hydraulic loading, process condition atau housing configuration tidak tepat.

Untuk melihat broader pilihan Single Bag dan Multi Bag filtration equipment, Housing Bag Filter untuk industrial liquid filtration tersedia dalam berbagai configurations sesuai flow, filtration area dan process requirement.

Maintenance DHDC Series Single Bag Filter Housing

Maintenance DHDC Series Single Bag Filter Housing Concave Top Cover perlu dilakukan secara terencana untuk menjaga filtration performance, mechanical condition housing dan reliability selama operation. Pemeriksaan tidak hanya dilakukan terhadap Filter Bag, tetapi juga terhadap internal support basket, sealing area, closure assembly, inlet/outlet connection, drain, vent serta kondisi internal housing.

Maintenance interval perlu disesuaikan dengan actual operating condition, termasuk:

• Process liquid.
• Required flow.
• Filter Bag media.
• Micron rating.
• Solids loading.
• Viscosity.
• Operating temperature.
• Differential pressure.
• Operating hours.
• Cleaning procedure.
• Process criticality.

Untuk industrial filtration, operating trend dapat memberikan informasi yang lebih useful dibanding hanya menggunakan fixed calendar interval.

Monitoring Differential Pressure

Differential pressure atau ΔP merupakan salah satu parameter penting untuk memonitor kondisi Filter Bag.

Secara sederhana:

ΔP = Inlet Pressure − Outlet Pressure

Ketika Filter Bag masih bersih, filtration resistance umumnya relatif rendah. Seiring contaminants tertahan pada filtration media, resistance dapat meningkat sehingga differential pressure bertambah.

Peningkatan ΔP yang lebih cepat dari kondisi normal dapat mengindikasikan:

• Increased solids loading.
• Filter Bag mulai loaded.
• Micron terlalu fine.
• Viscosity meningkat.
• Operating temperature berubah.
• Flow meningkat.
• Filter Bag media kurang sesuai.
• Unexpected process contamination.
• Changes pada upstream process.

Differential-pressure trend dapat digunakan bersama process data untuk menentukan kapan filtration system memerlukan inspection atau Filter Bag replacement.

Prosedur Aman Sebelum Membuka DHDC

DHDC merupakan pressure-containing housing sehingga top cover tidak boleh dibuka sebelum housing benar-benar berada dalam safe depressurized condition.

General maintenance sequence:

Stop Process Flow → Isolate Inlet & Outlet → Depressurize → Drain → Verify Zero Pressure → Release Closure → Open Concave Top Cover

Untuk hot liquid, chemical atau hazardous process, applicable plant safety procedure dan required PPE perlu diterapkan sebelum housing dibuka.

Jangan mengandalkan pressure gauge saja apabila applicable plant isolation procedure mensyaratkan additional verification terhadap trapped pressure.

Penggantian Filter Bag DHDC

DHDC menggunakan satu Filter Bag sehingga routine replacement dapat dilakukan melalui top-cover access setelah system berada dalam safe condition.

General replacement procedure:

1. Stop dan isolate process flow.
2. Depressurize housing.
3. Drain retained process liquid.
4. Pastikan housing berada pada zero-pressure condition.
5. Buka closure sesuai applicable procedure.
6. Buka Concave Top Cover.
7. Lepaskan used Filter Bag.
8. Periksa condition Filter Bag.
9. Inspect support basket.
10. Bersihkan internal housing jika diperlukan.
11. Inspect sealing area dan seal.
12. Pasang replacement Filter Bag.
13. Pastikan Filter Bag properly seated.
14. Tutup kembali housing.
15. Secure closure dengan benar.
16. Reintroduce process liquid secara controlled.
17. Inspect potential leakage.
18. Monitor initial flow dan differential pressure.

Replacement Filter Bag perlu menggunakan size, media dan micron yang sesuai dengan housing serta process requirement.

Filter Bag untuk industrial liquid filtration tersedia dalam berbagai media dan micron rating untuk menyesuaikan process serta Housing Bag Filter yang digunakan.

Pemeriksaan Filter Bag Setelah Digunakan

Used Filter Bag dapat memberikan useful information mengenai actual filtration condition.

Saat Filter Bag dilepas, periksa:

• Contaminant distribution.
• Excessive deformation.
• Tearing.
• Rupture.
• Chemical attack.
• Hardening.
• Unexpected discoloration.
• Localized loading.
• Incorrect seating indication.

Jika Filter Bag mengalami abnormal damage, jangan hanya menggantinya tanpa mencari kemungkinan penyebab.

Inspection dapat membantu mengidentifikasi masalah pada differential pressure, basket condition, chemical compatibility atau operating condition.

Inspection Support Basket

Support basket memberikan mechanical support terhadap Filter Bag selama filtration.

Basket perlu diperiksa terhadap:

• Deformation.
• Broken weld.
• Cracks.
• Sharp edges.
• Corrosion.
• Fouling.
• Product buildup.
• Incorrect seating.
• Mechanical damage.

Sharp surface atau damaged basket dapat meningkatkan risiko Filter Bag mengalami tearing selama operation.

Basket juga perlu dipastikan properly positioned sebelum replacement Filter Bag dipasang.

Inspection Concave Top Cover

Concave Top Cover merupakan salah satu characteristic features DHDC Series.

Pada routine inspection, periksa:

• Cover surface condition.
• Corrosion indication.
• Mechanical damage.
• Deformation.
• Sealing surface.
• Closure engagement.
• Deposit atau contamination.
• Alignment saat closing.

Top cover tidak boleh dipaksa menutup apabila terdapat misalignment atau obstruction pada sealing area.

Inspection Sealing Area dan Seal

Sealing area perlu bersih sebelum housing ditutup kembali.

Periksa kemungkinan:

• Process residue.
• Foreign particles.
• Scratches.
• Corrosion.
• Seal deformation.
• Cracking.
• Swelling.
• Hardening.
• Chemical deterioration.

Seal material perlu compatible dengan process liquid, cleaning chemical dan operating temperature.

Seal yang sudah mengalami abnormal deterioration perlu dievaluasi sebelum housing kembali dioperasikan.

Inspection Closure Assembly

Closure assembly merupakan bagian penting dari pressure-containing housing dan perlu diperiksa secara berkala.

Inspection dapat mencakup:

• Thread condition.
• Fastener condition.
• Corrosion.
• Mechanical wear.
• Deformation.
• Alignment.
• Missing components.
• Uneven engagement.

Damaged closure component tidak sebaiknya dipaksakan untuk kembali digunakan tanpa appropriate inspection atau replacement.

Inspection Inlet dan Outlet Connection

Inlet dan outlet perlu diperiksa terhadap:

• External leakage.
• Flange condition.
• Gasket condition.
• Bolt condition.
• Corrosion.
• Piping alignment.
• Excessive external loading.
• Vibration.

Piping perlu mendapatkan adequate support sehingga housing nozzle tidak digunakan sebagai primary support untuk external piping load.

Drain dan Vent Inspection

Drain dan vent membantu operation serta maintenance housing sesuai supplied configuration.

Pemeriksaan dapat mencakup:

• Leakage.
• Blockage.
• Valve operation.
• Corrosion.
• Thread atau connection condition.
• Deposit accumulation.

Actual drain dan vent arrangement mengikuti exact DHDC configuration dan applicable project specification.

Cleaning Internal Housing

Cleaning method perlu disesuaikan dengan process liquid dan housing material.

Water Treatment dapat mempunyai cleaning requirement berbeda dibanding Palm Oil, Oleochemical, paint, resin atau chemical process.

Pertimbangkan:

• Type of residue.
• Cleaning chemical.
• Material compatibility.
• Filter Bag media compatibility.
• Seal compatibility.
• Cross-contamination risk.
• Waste-disposal procedure.

Cleaning chemical yang tidak compatible dengan SS304, SS316L atau other applicable wetted components perlu dihindari.

Troubleshooting Differential Pressure Cepat Naik

Jika differential pressure meningkat terlalu cepat, lakukan evaluation secara sistematis:

Flow → Process Liquid → Temperature → Viscosity → Solids Loading → Filter Bag Media → Micron → Bag Condition

Possible causes meliputi:

• High contaminant loading.
• Micron terlalu fine.
• Filter Bag media tidak sesuai.
• Flow terlalu tinggi.
• Increased viscosity.
• Temperature turun pada viscous liquid.
• Unexpected upstream contamination.
• Available filtration area tidak mencukupi.

Jangan langsung menyimpulkan bahwa housing bermasalah sebelum complete process condition diperiksa.

Troubleshooting Flow Menurun

Low flow dapat disebabkan oleh increased filtration resistance maupun kondisi lain pada hydraulic system.

Periksa:

• Filter Bag loading.
• Differential pressure.
• Pump performance.
• Valve position.
• Piping restriction.
• Process viscosity.
• Operating temperature.
• Upstream equipment.
• Downstream restriction.

Apabila Filter Bag bersih tetapi flow tetap rendah, complete system perlu diperiksa sebelum mengganti filtration element.

Troubleshooting Leakage pada Top Cover

Apabila terjadi leakage pada Concave Top Cover, housing perlu di-isolate dan depressurize sebelum inspection dilakukan.

Periksa:

• Seal condition.
• Seal seating.
• Sealing surface.
• Foreign material.
• Cover alignment.
• Closure engagement.
• Mechanical damage.
• Compatibility seal dengan process liquid.

Closure tidak sebaiknya dikencangkan secara sembarangan ketika housing masih dalam kondisi bertekanan.

Troubleshooting Filter Bag Rusak atau Pecah

Filter Bag damage dapat berkaitan dengan:

• Excessive differential pressure.
• Damaged support basket.
• Sharp basket surface.
• Incorrect Filter Bag installation.
• Wrong Filter Bag size.
• Chemical incompatibility.
• Temperature incompatibility.
• Process upset.
• Improper seating.

Jika damage terjadi berulang, root cause perlu ditemukan sebelum hanya mengganti Filter Bag dengan unit baru.

Troubleshooting Filtrate Masih Kotor

Jika filtrate quality tidak sesuai requirement, periksa:

• Filter Bag micron.
• Filter Bag media.
• Filter Bag integrity.
• Correct seating.
• Support basket.
• Sealing arrangement.
• Possibility of bypass.
• Particle-size characteristics.
• Required filtration efficiency.
• Downstream contamination.

Nominal micron bukan satu-satunya parameter yang menentukan filtration result.

Actual retention characteristics dari selected Filter Bag juga perlu diperhatikan.

Filter Bag Terlalu Sering Diganti

Frequent Filter Bag replacement dapat disebabkan oleh:

• High solids loading.
• Fine micron.
• High viscosity.
• Insufficient filtration area.
• Excessive flow.
• Inappropriate media.
• Changes pada upstream process.

Jika Filter Bag selection sudah sesuai tetapi service interval tetap terlalu pendek, larger filtration area dapat dipertimbangkan.

Multi Bag Filter Housing menggunakan multiple Filter Bags untuk industrial process yang membutuhkan larger filtration area dan higher contaminant-holding capability.

Kapan DHDC Perlu Diganti dengan Multi Bag Filter Housing?

Upgrade dari DHDC Single Bag menuju Multi Bag configuration dapat dievaluasi apabila operating history menunjukkan:

• Required flow meningkat.
• Production capacity bertambah.
• Filter Bag terlalu cepat loaded.
• Solids loading tinggi.
• Desired maintenance interval tidak tercapai.
• Viscosity menghasilkan excessive filtration resistance.
• Single Bag filtration area menjadi limiting factor.

Namun larger housing tidak otomatis menjadi better solution.

Multi Bag Housing membutuhkan lebih banyak Filter Bags pada complete change-out serta dapat mempunyai larger equipment footprint dan different capital requirement.

Pemilihan perlu mempertimbangkan technical performance sekaligus operating economics.

Preventive Maintenance Checklist DHDC

Maintenance findings sebaiknya dicatat sehingga changes terhadap filtration behaviour dapat dibandingkan dari waktu ke waktu.

Operating Data yang Sebaiknya Dicatat

Operating record dapat membantu menentukan Filter Bag replacement interval dan troubleshooting.

Useful data meliputi:

• Filter Bag installation date.
• Filter Bag size.
• Filter Bag media.
• Micron rating.
• Initial differential pressure.
• Differential-pressure trend.
• Operating flow.
• Operating temperature.
• Process liquid.
• Replacement date.
• Condition of removed Filter Bag.
• Abnormal process events.
• Maintenance findings.

Historical data juga membantu ketika system perlu dievaluasi untuk capacity expansion atau conversion menuju Multi Bag Filter Housing.

Replacement DHDC Series

DHDC dapat digunakan untuk new installation maupun replacement existing Single Bag Filter Housing apabila mechanical dan process requirements sesuai.

Untuk replacement, beberapa parameter perlu dikonfirmasi:

Existing drawing, nameplate, dimensional data dan photographs dapat digunakan untuk membantu replacement evaluation.

DHDC-2-2AF-304

Untuk requirement yang sudah mengarah pada exact model, DHDC-2-2AF-304 dapat dikembangkan sebagai dedicated product configuration dalam DHDC Series dengan material Stainless Steel 304.

Exact model page perlu digunakan untuk menjelaskan confirmed model nomenclature, connection, material dan applicable construction berdasarkan current supplied data.

Generic DHDC Series page tetap berfungsi sebagai parent authority dan tidak perlu mengambil seluruh exact-SKU specification.

DHDC-2-2AF-316L

Untuk requirement Stainless Steel 316L, DHDC-2-2AF-316L dapat digunakan sebagai dedicated exact product configuration apabila sesuai dengan current supplied model.

Material SS316L tetap perlu dievaluasi terhadap actual process liquid dan complete wetted-component requirement.

Pemisahan exact SS304 dan SS316L membantu procurement maupun engineering memilih configuration berdasarkan actual project specification tanpa mencampurkan material identity.

DHDC dan Single Bag Filter Housing Size #2 7×32 Inch

DHDC Series menjelaskan product family berdasarkan construction: Side Entry + Concave Top Cover.

Sedangkan Size #2 page menjelaskan requirement berdasarkan Filter Bag size 7×32 Inch.

Keduanya dapat saling terhubung tetapi mempunyai search dan commercial intent berbeda.

Untuk project yang berangkat dari bag dimension, Single Bag Filter Housing Size #2 7×32 Inch SS304 & SS316L tersedia untuk industrial filtration dengan larger single-bag filtration area.

Exact DHDC configuration tetap perlu dikonfirmasi sebelum menganggap suatu Size #2 housing sebagai DHDC model tertentu.

Distributor & Supplier DHDC Single Bag Filter Housing Indonesia

PT Profilter Indonesia menyediakan DHDC Series Single Bag Filter Housing Concave Top Cover SS304 & SS316L untuk kebutuhan industrial liquid filtration, new installation, replacement maupun project requirement.

DHDC dapat dipertimbangkan untuk applications yang membutuhkan Side Entry Single Bag Filter Housing dengan Concave Top Cover, dengan housing material dan exact configuration disesuaikan terhadap actual process condition.

Engineering evaluation dapat dilakukan berdasarkan:

• Required flow.
• Process liquid.
• Viscosity.
• Operating temperature.
• Operating pressure.
• Filter Bag size.
• Required micron.
• Filter Bag media.
• Material requirement.
• Connection.
• Existing piping dan housing configuration.

Untuk broader selection, Housing Bag Filter untuk industrial liquid filtration tersedia dalam pilihan Single Bag dan Multi Bag Housing sesuai filtration area serta process requirement.

Informasi yang Dibutuhkan untuk Permintaan Penawaran

Untuk quotation DHDC Series, siapkan informasi berikut jika tersedia:

• Required quantity.
• Required flow.
• Process liquid.
• Operating temperature.
• Viscosity.
• Operating pressure.
• Required micron.
• Filter Bag size.
• Filter Bag media.
• Material SS304 atau SS316L.
• Required connection.
• New installation atau replacement.
• Existing drawing atau photographs.
• Project documentation requirement.
• Delivery requirement.

Jika complete process data belum tersedia, existing housing information dapat digunakan sebagai starting point untuk technical evaluation.

FAQ DHDC Series Single Bag Filter Housing

1. Apa itu DHDC Series?

DHDC Series merupakan Side Entry Single Bag Filter Housing dengan Concave Top Cover untuk industrial liquid filtration.

2. Apakah DHDC merupakan Single Bag Filter Housing?

Ya. DHDC menggunakan satu Filter Bag sebagai filtration element.

3. Apakah DHDC merupakan Side Entry Bag Filter Housing?

Ya. DHDC termasuk family Side Entry Single Bag Filter Housing.

4. Apa jenis top cover DHDC?

DHDC menggunakan Concave Top Cover.

5. Apa perbedaan DHDC dan DHDF?

Keduanya merupakan Side Entry Single Bag Filter Housing. DHDC menggunakan Concave Top Cover, sedangkan DHDF menggunakan Flat Top Cover.

6. Apakah DHDC sama dengan Top Entry Bag Filter Housing?

Tidak. DHDC menggunakan Side Entry configuration.

7. Material apa yang tersedia untuk DHDC?

DHDC Series tersedia dalam pilihan Stainless Steel 304 dan Stainless Steel 316L sesuai selected configuration dan project requirement.

8. Apakah SS304 cocok untuk semua liquid?

Tidak. Compatibility SS304 perlu diperiksa berdasarkan actual process liquid, concentration, temperature dan operating condition.

9. Apakah SS316L cocok untuk semua chemical?

Tidak. SS316L mempunyai different corrosion-resistance characteristics, tetapi tetap memerlukan chemical-compatibility evaluation.

10. Berapa jumlah Filter Bag pada DHDC?

DHDC merupakan Single Bag Filter Housing, sehingga menggunakan satu Filter Bag.

11. Berapa micron DHDC?

DHDC tidak mempunyai fixed micron. Micron rating ditentukan oleh Filter Bag yang digunakan.

12. Filter Bag media apa yang dapat digunakan?

Media dapat mencakup compatible Polypropylene, Polyester, Nylon Mesh atau other suitable media sesuai process requirement.

13. Apakah semua DHDC menggunakan Filter Bag size yang sama?

Tidak sebaiknya diasumsikan demikian. Filter Bag size perlu mengikuti exact selected housing configuration.

14. Berapa flow capacity DHDC?

Actual flow bergantung pada Filter Bag size, liquid, viscosity, temperature, micron, solids loading dan allowable differential pressure.

15. Apakah connection menentukan flow capacity?

Tidak. Connection merupakan salah satu hydraulic parameter dan tidak dapat digunakan sendirian sebagai fixed flow rating.

16. Berapa plate thickness DHDC?

Plate thickness mengikuti current manufacturing specification, selected configuration dan project requirement.

17. Berapa design pressure DHDC?

Design pressure perlu mengacu pada exact supplied configuration dan applicable approved technical documentation.

18. Apakah DHDC cocok untuk Water Treatment?

DHDC dapat digunakan pada compatible Water Treatment applications apabila housing, Filter Bag dan operating conditions sesuai.

19. Apakah DHDC dapat digunakan untuk RO Pretreatment?

Dapat dipertimbangkan sebagai one-stage particle filtration dalam complete RO Pretreatment system sesuai feed-water dan process design.

20. Apakah DHDC dapat digunakan untuk Palm Oil?

Dapat dievaluasi dengan mempertimbangkan viscosity, operating temperature, solids loading, required flow dan material compatibility.

21. Apakah DHDC dapat digunakan untuk Oleochemical?

Dapat dievaluasi setelah compatibility housing material, Filter Bag, seal dan actual process liquid dikonfirmasi.

22. Apakah DHDC cocok untuk Chemical Industry?

Tergantung chemical composition, concentration, temperature serta compatibility terhadap complete wetted components.

23. Apakah DHDC dapat digunakan untuk paint dan resin?

Dapat dievaluasi dengan memperhitungkan viscosity, temperature, required flow, Filter Bag media dan micron requirement.

24. Apakah DHDC dapat menggantikan Single Bag Filter Housing merek lain?

Dapat dievaluasi apabila Filter Bag size, connection, dimensions, material, nozzle orientation, pressure requirement dan process duty compatible.

25. Apakah Single Bag Housing dengan Filter Bag sama pasti direct replacement?

Tidak. Mechanical dimensions, connection dan nozzle arrangement tetap perlu diverifikasi.

26. Kapan Filter Bag perlu diganti?

Replacement mengikuti actual operating condition, differential-pressure trend, filtration performance dan applicable operating limit.

27. Apa penyebab differential pressure cepat naik?

Penyebab dapat meliputi high solids loading, micron terlalu fine, viscosity tinggi, excessive flow, temperature changes atau Filter Bag fouling.

28. Apa penyebab Filter Bag rusak?

Possible causes meliputi excessive differential pressure, damaged basket, incorrect installation, chemical incompatibility, temperature incompatibility atau process upset.

29. Kapan perlu beralih dari DHDC ke Multi Bag Filter Housing?

Multi Bag configuration dapat dipertimbangkan apabila required filtration area, flow, solids loading, viscosity atau desired service interval tidak efektif ditangani oleh one-bag configuration.

30. Data apa yang dibutuhkan untuk memilih DHDC?

Required flow, process liquid, temperature, viscosity, operating pressure, micron, Filter Bag size, Filter Bag media, material, connection dan installation information sangat membantu selection.

DHDC Series untuk New Project dan Replacement

DHDC Series dapat digunakan sebagai candidate housing untuk new industrial filtration installation maupun replacement existing Side Entry Single Bag Filter Housing.

Pada new project, selection dimulai dari process requirement dan filtration objective. Pada replacement project, existing mechanical configuration perlu diperiksa agar housing dapat diintegrasikan dengan piping dan available installation space.

Pemilihan yang tepat membantu mengurangi risiko:

• Incorrect Filter Bag size.
• Connection mismatch.
• Material incompatibility.
• Excessive pressure loss.
• Frequent Filter Bag replacement.
• Difficult maintenance access.
• Unnecessary piping modification.

Konsultasi DHDC Series Single Bag Filter Housing

Untuk menentukan DHDC Series yang sesuai, informasi mengenai required flow, process liquid, viscosity, operating temperature, operating pressure, Filter Bag size, required micron, housing material dan connection dapat digunakan sebagai basis technical evaluation.

PT Profilter Indonesia menyediakan DHDC Series untuk kebutuhan industrial liquid filtration dengan pilihan SS304 dan SS316L, termasuk evaluation untuk new installation maupun replacement existing housing.

DHDC Series memberikan pilihan Side Entry Single Bag Filter Housing dengan Concave Top Cover untuk Water Treatment, RO Pretreatment, Power Plant, Palm Oil, Oleochemical, Chemical Industry dan berbagai compatible industrial process filtration applications.

Konsultasi & Informasi Teknis

Untuk kebutuhan sistem filtrasi industri, konsultasi teknis dapat dilakukan melalui:

PT PROFILTER INDONESIA

Ruko Blok G/54 – Gudang A/01 Jl.Canadian Broadway

Kawasan Pergudangan Commpark – Kotawisata – Cibubur

Phone : +6221 84937329 , 84937805 , 22962668

WhatsApp : +62 812-9634-0505

Email : sales@profilterindonesia.co.id
